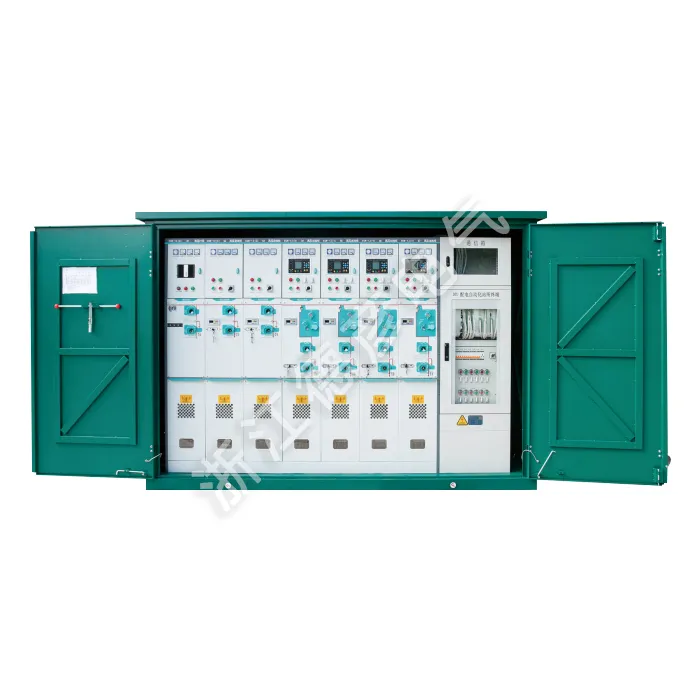

กล่องแยกสายไฟฟ้าแรงสูง (สถานีสวิตชิ่งกลางแจ้ง)

ชื่อโครงการ

หน่วย

สวิตช์โหลด

หน่วยการสลับโหลด C

หน่วยไฟฟ้ารวม F

V- ยูนิตเบรกเกอร์วงจร

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

กิโลวัตต์

12/24

12/24

12/24

ความถี่ที่กำหนด

เฮิรตซ์

50

50

50

จัดอันดับปัจจุบัน

A

630

125

630

จัดอันดับการโอนปัจจุบัน

A

1750

ระดับฉนวนที่ได้รับการจัดอันดับ

แรงดันไฟฟ้าทนความถี่กำลังไฟฟ้า 1 นาที (เฟสต่อกราวด์)

สลับกันในการต่อต้าน

เควี

42/65

ระหว่างช่วงพัก

เควี

48/79

แรงดันอิมพัลส์ฟ้าผ่า

สลับกันในการต่อต้าน

เควี

75/125

เควี

85/145

จัดอันดับกระแสไฟลัดวงจร

กิโลโวลต์

20

315

20

จัดอันดับกระแสปิดลัดวงจร

เคเอ

50

80

50

กระแสไฟปิดลัดวงจรที่กำหนด (สวิตช์กราวด์)

เคเอ

50

50

จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ

วงจรหลัก

เคเอ

20

20

20

สวิตช์สายดิน

เคเอ

20

20

20

จัดอันดับระยะเวลาอันสั้น

วงจรหลัก

S

4

4

สวิตช์สายดิน

S

4

4

4

จัดอันดับสูงสุดทนต่อปัจจุบัน

วงจรหลัก

เคเอ

50

50

สวิตช์สายดิน

เคเอ

50

50

50

การทดสอบส่วนโค้งภายใน (การทดสอบส่วนโค้งการเผาไหม้ภายใน)

A

630

20kA/0.5วินาที

630

จัดอันดับกระแสทำลายวงปิด

A

630

จำกัดด้วยฟิวส์

630

จัดอันดับกระแสทำลายโหลดที่ใช้งานอยู่

A

10

จำกัดด้วยฟิวส์

25

การชาร์จสายเคเบิลจัดอันดับและกระแสไฟแตก

ที่สอง

5000

17.4

3000

ชีวิตเครื่องกล

โหลด/ตัดการเชื่อมต่อสวิตช์

ที่สอง

3000

5000

3000

สวิตช์สายดิน

ที่สอง

3000

10000

เบรกเกอร์สุญญากาศ

เมปา

แรงดันแก๊ส SF6 (แรงดันสัมบูรณ์ที่ 20°C)

0.035

อัตราฟ้าผ่าประจำปี

≤0.025% ต่อปี

ระดับการป้องกันสำหรับห้องอากาศและท่อฟิวส์

IP67

ระดับการป้องกันสิ่งที่แนบมาและที่อยู่อาศัย

IP4X
