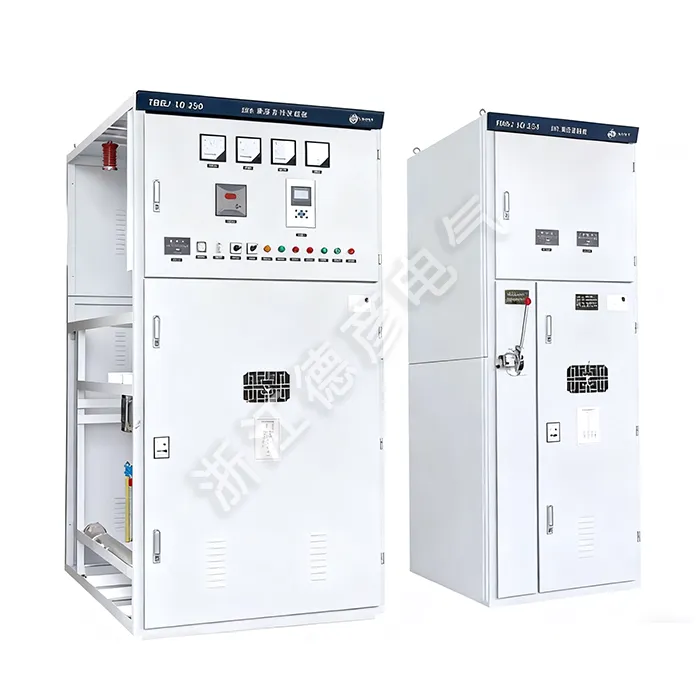

อุปกรณ์ชดเชยพลังงานปฏิกิริยาท้องถิ่นแรงดันสูง

อุปกรณ์ชดเชยกำลังไฟฟ้ารีแอกทีฟแรงดันสูงในพื้นที่เป็นยูนิตภายในอาคาร 6-10kV/50Hz ที่ออกแบบมาสำหรับมอเตอร์ AC สามเฟส โดยให้การชดเชยพลังงานรีแอกทีฟเฉพาะที่โดยการสลับตัวเก็บประจุที่ซิงโครไนซ์กับการทำงานของมอเตอร์โดยอัตโนมัติ โดยจะเริ่มทำงานและตัดการเชื่อมต่อเมื่อปิดเครื่อง

อุปกรณ์ชดเชยกำลังไฟฟ้ารีแอกทีฟเฉพาะจุดแรงดันสูงมีการกำหนดค่าสองแบบ: เวอร์ชันที่เรียบง่ายพร้อมการเชื่อมต่อโดยตรงที่มีการป้องกันด้วยฟิวส์กับขั้วต่อมอเตอร์ จำกัดกระแสไฟฟ้าไว้ที่ 90% ของกระแสไฟไม่มีโหลดของมอเตอร์เพื่อป้องกันแรงดันไฟฟ้าเกินจากการกระตุ้นตัวเอง (ตัวประกอบกำลังโดยทั่วไป 0.9); และรุ่นสวิตช์คอนแทคเตอร์สุญญากาศที่รองรับความสามารถในการชดเชยที่สูงขึ้น โดยได้ค่าตัวประกอบกำลังที่สูงกว่า 0.95 ประโยชน์หลักของอุปกรณ์ชดเชยกำลังไฟฟ้ารีแอกทีฟเฉพาะแรงดันสูง TBBJ ได้แก่ การสูญเสียพลังงานที่ลดลง คุณภาพแรงดันไฟฟ้าที่ดีขึ้น และประสิทธิภาพการสตาร์ทมอเตอร์ที่ดีขึ้น ให้การชดเชยที่เหนือกว่าเมื่อเปรียบเทียบกับระบบรวมศูนย์

พารามิเตอร์ผลิตภัณฑ์ (ข้อกำหนด)

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

การชดเชยท้องถิ่นที่แม่นยำ

การดำเนินการซิงโครไนซ์อัตโนมัติ

ความยืดหยุ่นในการกำหนดค่าแบบคู่

การป้องกันการกระตุ้นตนเอง

การเพิ่มประสิทธิภาพพลังงานที่สำคัญ

ไซต์แอปพลิเคชัน

◇ สถานีย่อยรองขนาดกะทัดรัด

◇ สถานประกอบการอุตสาหกรรมและเหมืองแร่ขนาดเล็ก

◇ โรงไฟฟ้าพลังงานลม

◇ โรงแรม ห้างสรรพสินค้า อาคารสำนักงาน ศูนย์กลางการค้า ฯลฯ

◇ C- หน่วยสวิตช์โหลด

◇ หน่วยเชื่อมต่อสายเคเบิล D-Direct

◇ ชุดเชื่อมต่อสายเคเบิล De-Direct พร้อมสวิตช์กราวด์

◇ F- หน่วยรวมสวิตช์ฟิวส์โหลด

◇ V- ยูนิตเบรกเกอร์วงจรสุญญากาศ
