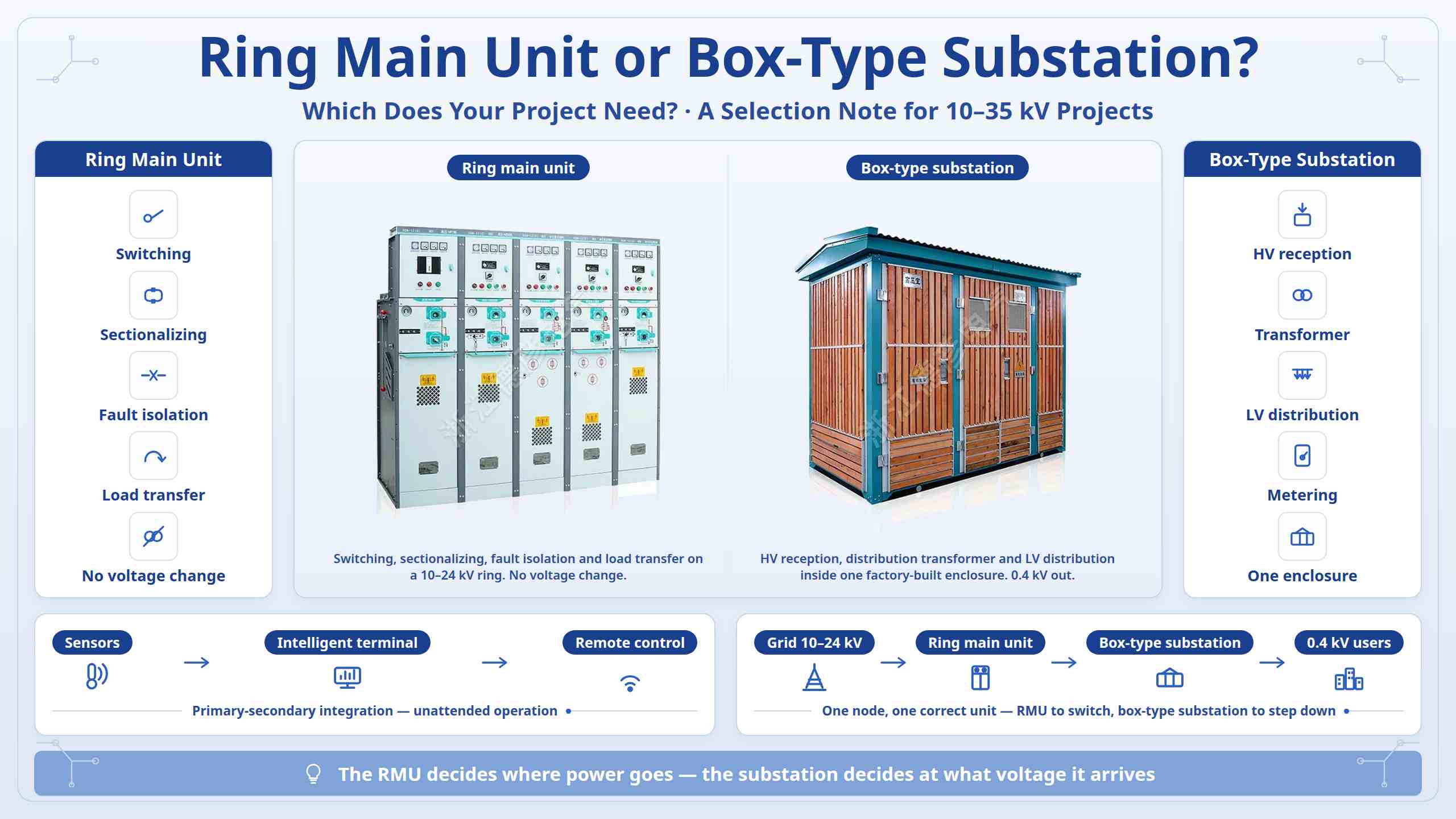

Ring Main Unit หรือ Box-Type Substation: โครงการของคุณต้องการอะไร?

ในโครงการจำหน่าย 10-35kV ยูนิตหลักของวงแหวน (RMU) และสถานีย่อยแบบกล่องมักถูกกล่าวถึงในการทบทวนการออกแบบเดียวกัน เนื่องจากทั้งสองรุ่นมีขนาดกะทัดรัดและทั้งสองรุ่นผลิตมาจากโรงงาน บางครั้งจึงถือเป็นตัวเลือกที่แข่งขันกัน พวกเขาไม่ได้ การตัดสินใจมีคำถามหนึ่งข้อเกี่ยวกับโหนดที่คุณกำลังวางแผน: จุดนี้จำเป็นต้องลดแรงดันไฟฟ้าลงและกระจายพลังงานแรงดันต่ำหรือไม่ หรือเพียงแค่ต้องสลับ แบ่งส่วน และเชื่อมต่อสายเท่านั้นเจ้อเจียงเต๋อยันไฟฟ้าบจก. (DEYAN ELECTRIC)ซึ่งเป็นผู้ผลิตทั้งสองสายผลิตภัณฑ์ ได้กำหนดขอบเขตในทางปฏิบัติด้านล่าง

I. สองงานที่แตกต่างกัน

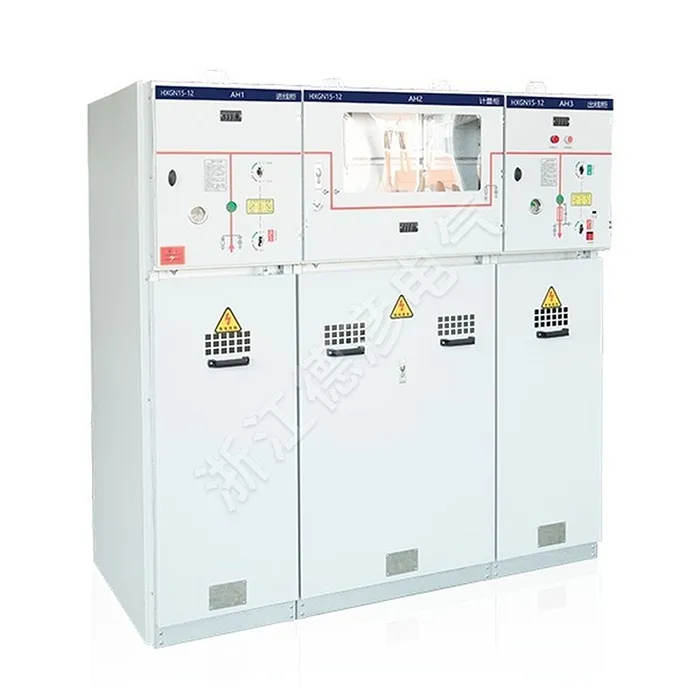

ยูนิตหลักของวงแหวนคือสวิตช์เกียร์แบบปิดที่ทำด้วยโลหะ ซึ่งใช้ในเครือข่ายวงแหวนแรงดันปานกลาง 10-24kV ส่วนประกอบภายใน ได้แก่ สวิตช์ตัดโหลด สวิตช์สายดิน และฟิวส์ โดยทำการสวิตชิ่ง การแบ่งส่วนของสาย การแยกข้อบกพร่อง และการถ่ายโอนโหลด เพื่อให้สามารถตัดข้อผิดพลาดบนส่วนของสายเคเบิลด้านหนึ่งได้โดยไม่รบกวนการจ่ายไฟไปยังส่วนที่เหลือของวงแหวน มันไม่เปลี่ยนแรงดันไฟฟ้า

สถานีย่อยแบบกล่องรวมการรับพลังงานไฟฟ้าแรงสูง หม้อแปลงไฟฟ้าระบบจำหน่าย และการกระจายพลังงานไฟฟ้าแรงดันต่ำ ร่วมกับการวัดแสงและกล่องหุ้ม ไว้ในโครงสร้างเหล็กแบบปิดทั้งหมดที่สามารถเคลื่อนย้ายได้ เป็นผลิตภัณฑ์สำเร็จรูปในโรงงาน จัดส่งทั้งยูนิต และเอาต์พุตเป็นพลังงานแรงดันต่ำสำหรับผู้ใช้ปลายทาง

บรรทัดเดียว: RMU ตัดสินใจว่าพลังงานจะไปที่ไหน สถานีย่อยแบบกล่องจะตัดสินว่าแรงดันไฟฟ้ามาถึงเท่าใดและจะกระจายอย่างไร

ครั้งที่สอง จับคู่โมเดลกับสถานการณ์ของคุณ

การปรับปรุงสายเคเบิลในเมืองด้วยแหล่งจ่ายไฟวงแหวนกำลังคู่และไม่มีการเรียกร้องให้มีการลดระดับในพื้นที่สำหรับ RMU จุดโหลดที่ต้องการพลังงานไฟฟ้าขาออก 0.4kV — ที่อยู่อาศัย เวิร์คช็อป โซนเชิงพาณิชย์ สถานีชาร์จ — เรียกหาสถานีย่อยแบบกล่อง สถานที่กลางแจ้ง ที่แคบ ชื้น หรือมีฝุ่นมากมักนิยมใช้ RMU ที่หุ้มฉนวนแก๊ส ซึ่งมีถังแบบปิดผนึกต้านทานการควบแน่น ฝุ่น และหมอกเกลือ โดยมีการตรวจสอบน้อยกว่ามาก โครงการไฟฟ้าโซลาร์เซลล์ การจัดเก็บ และกองชาร์จใช้ทั้ง: สถานีย่อยแบบ step-up box และตู้ที่เชื่อมต่อกับกริดจัดการการแปลงและการเชื่อมต่อกริด ในขณะที่ RMU หุ้มฉนวนก๊าซจัดการการรวบรวมและการสลับภายในพื้นที่ควบคุม

ที่สาม ในโครงการส่วนใหญ่พวกเขาทำงานร่วมกัน

ภายในสถานีย่อยแบบกล่องจำนวนมาก ยูนิตขาเข้าและขาออกไฟฟ้าแรงสูงจะเป็นวงแหวนยูนิตหลักด้วยสวิตช์หยุดโหลด RMU เป็นส่วนประกอบสวิตชิ่ง สถานีย่อยเป็นตู้ที่เพิ่มการเปลี่ยนแปลงและการกระจายแรงดันไฟฟ้าต่ำรอบๆ ขอบเขตจึงใช้งานได้จริงมากกว่าการแข่งขัน หากโหนดเพียงสลับและแบ่งส่วน ให้ระบุ RMU หากต้องลดระดับและกระจายด้วยให้ระบุสถานีย่อยแบบกล่อง และถ้าสถานีนั้นเป็นส่วนหนึ่งของเครือข่ายวงแหวนด้วย ทั้งสองจะถูกระบุร่วมกัน ทิศทางกระแสหลักในปัจจุบันสำหรับทั้งสองคือการบูรณาการระหว่างหลักและรอง: เซ็นเซอร์และหน่วยตรวจสอบภายในตู้ ซึ่งจับคู่กับเทอร์มินัลการกระจายอัจฉริยะภายนอก ช่วยให้สามารถอัปโหลดข้อมูลแบบเรียลไทม์ ตำแหน่งและการแยกข้อผิดพลาดอัตโนมัติ การควบคุมการสลับระยะไกล และการทำงานแบบอัตโนมัติ

IV. สิ่งที่ต้องตรวจสอบก่อนยืนยันรุ่น

กำหนดก่อนว่าเครือข่ายเป็นแบบวงแหวนรัศมีหรือแบบกำลังคู่ - เพียงอย่างเดียวนี้จะกำหนดว่าจำเป็นต้องใช้ RMU หรือไม่ จากนั้นตรวจสอบแรงดันไฟฟ้าที่กำหนด (10/24/35kV) กระแสไฟฟ้าที่กำหนด และกระแสไฟฟ้าลัดวงจรด้วยการตั้งค่าการป้องกันที่ประสานกัน สภาพพื้นที่ รวมถึงพื้นที่ ความชื้น ฝุ่น หมอกเกลือ และระดับการป้องกัน พร้อมอุปกรณ์ป้องกันการระเบิดต่อ GB 50058 ในกรณีที่จำเป็น และข้อกำหนดด้านโหลด เช่น ความจุของหม้อแปลง วงจรขาออก และการย้ายตำแหน่งที่เป็นไปได้ ชั่งน้ำหนักต้นทุนก่อนกับต้นทุนตลอดอายุการใช้งาน: อุปกรณ์หุ้มฉนวนอากาศเหมาะกับไซต์งานในร่มที่แห้งโดยมีเจ้าหน้าที่บำรุงรักษาเฉพาะ ในขณะที่อุปกรณ์หุ้มฉนวนแก๊สมีค่าใช้จ่ายล่วงหน้ามากกว่า แต่ลดการบำรุงรักษาในพื้นที่กลางแจ้งหรือไซต์ที่ตรวจสอบยาก

เกี่ยวกับเจ้อเจียงเต๋อยันอิเล็คทริค จำกัด

เจ้อเจี้ยนg Deyan Electric Co., Ltd., ตั้งอยู่ในเขตพัฒนาเศรษฐกิจของเมือง Yueqing มณฑลเจ้อเจียง เชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต และการบริการเครื่องใช้ไฟฟ้าทางอุตสาหกรรม ผลิตภัณฑ์หลักของบริษัท ได้แก่ ยูนิตหลักแบบวงแหวน (หุ้มฉนวนอากาศและหุ้มฉนวนแก๊ส) สวิตช์เกียร์หุ้มฉนวนแก๊ส สถานีย่อยแบบกล่อง ตู้สวิตช์แรงดันสูงและต่ำ กล่องแยกสายเคเบิล และสถานีไฟฟ้าย่อยแบบ step-up box ของเซลล์แสงอาทิตย์ ซึ่งให้บริการการอัพเกรดกริดในเมือง การกระจายสวนอุตสาหกรรม สถานี PV แบบกระจาย การจัดเก็บพลังงาน และโครงสร้างพื้นฐานของเทศบาล บริษัทสนับสนุนโครงร่างหลักที่ปรับแต่งได้ การประกอบแบบรวม และการว่าจ้างโรงงาน หากต้องการกำหนดขอบเขตระหว่างยูนิตหลักแบบวงแหวนและสถานีย่อยแบบกล่องสำหรับโครงการของคุณ โปรดติดต่อ Deyan Electric
