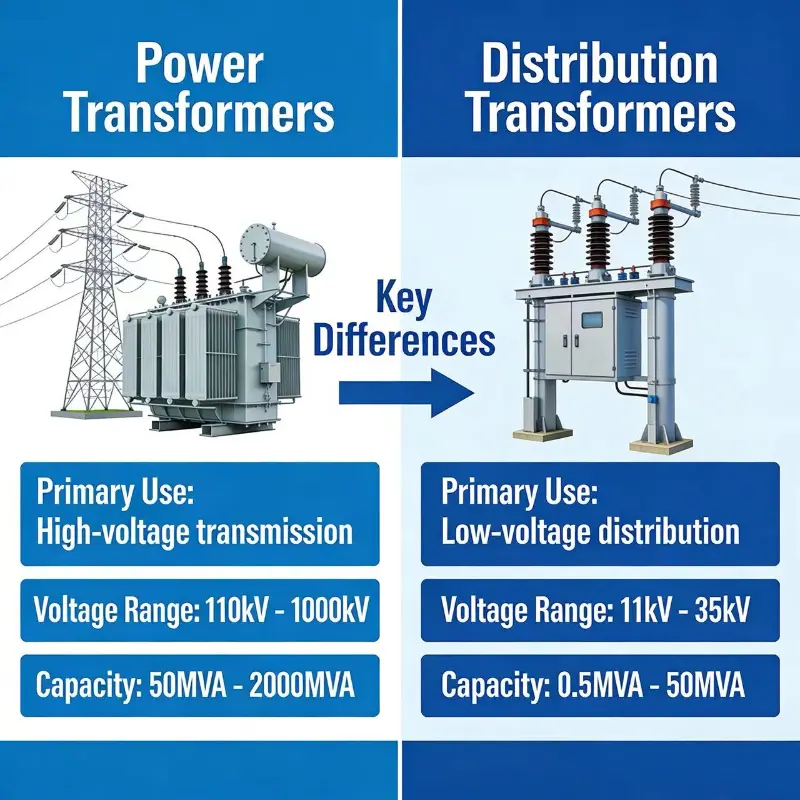

ความแตกต่างระหว่างหม้อแปลงไฟฟ้ากำลังและหม้อแปลงไฟฟ้าระบบจำหน่ายคืออะไร?

หม้อแปลงไฟฟ้ากำลังเชื่อมต่อกันเป็นหลักในเครือข่ายการส่งผ่านซึ่งโดยทั่วไปจะใช้ที่แรงดันไฟฟ้าที่สูงกว่า ในขณะที่หม้อแปลงไฟฟ้าระบบจำหน่ายจะใช้ในส่วนท้ายของการจำหน่ายดังนั้นจึงต้องเผชิญกับระดับแรงดันไฟฟ้าต่ำเสมอ

ตอนนี้มาถึงความแตกต่าง

1. เนื่องจากใช้ในเครือข่ายการส่งสัญญาณ โดยทั่วไปจะดำเนินการที่ > 33 KV ในขณะที่หม้อแปลงไฟฟ้าระบบจำหน่ายเชื่อมต่อโดยทั่วไปที่ <33 KV

2. เนื่องจากระดับแรงดันไฟฟ้าที่สูงกว่าระดับฉนวนของหม้อแปลงไฟฟ้าจึงสูงมากในขณะที่หม้อแปลงไฟฟ้าระบบจำหน่ายอยู่ในระดับต่ำ

3. ความผันผวนของโหลดในหม้อแปลงไฟฟ้ากำลังน้อยกว่าในขณะที่หม้อแปลงไฟฟ้าระบบจำหน่ายมีมากกว่าเนื่องจากมีการเชื่อมต่อโดยตรงกับโหลด

4. หม้อแปลงไฟฟ้าได้รับการออกแบบให้สามารถรับการสูญเสีย Cu และการสูญเสียธาตุเหล็กได้เป็นเวลา 24 ชั่วโมง ดังนั้นกลไกการระบายความร้อนของพวกมันจึงมีความแข็งแกร่งมาก ในขณะที่หม้อแปลงไฟฟ้าระบบจำหน่ายจะมีการสูญเสีย Cu เกิดขึ้นตามวงจรโหลด ในขณะที่การสูญเสียธาตุเหล็กจะเกิดขึ้นอยู่เสมอ

5. ในขณะที่ออกแบบหม้อแปลงไฟฟ้ากำลังต้องดูแลให้สูญเสียลูกบาศ์กเมื่อโหลดเต็มที่น้อยลง ในขณะที่อยู่ในหม้อแปลงไฟฟ้าระบบจำหน่าย การสูญเสียธาตุเหล็กจะถูกเก็บไว้ให้น้อยที่สุด

6. ในการให้คะแนนของหม้อแปลงไฟฟ้ากำลังสูงกว่า ดังนั้นเราจึงใช้แกนที่เหนือกว่าเป็นแกนเหล็ก CRGO ในขณะที่หม้อแปลงไฟฟ้าระบบจำหน่ายใช้เหล็กอสัณฐาน

7. เนื่องจาก CRGO STEEL สามารถรับฟลักซ์ต่อหน่วยน้ำหนักได้มากขึ้น ดังนั้นน้ำหนักเฉพาะของหม้อแปลงไฟฟ้ากำลังจึงน้อยกว่าของหม้อแปลงไฟฟ้าระบบจำหน่าย

8. หม้อแปลงไฟฟ้ากำลังได้รับการออกแบบมาเพื่อให้ได้ประสิทธิภาพสูงสุดที่โหลดเต็ม ดังนั้นตามเงื่อนไขของประสิทธิภาพสูงสุด - การสูญเสียทองแดงเต็มโหลดของหม้อแปลงไฟฟ้า = การสูญเสียเหล็ก

· ในขณะที่อยู่ในหม้อแปลงไฟฟ้าระบบจำหน่าย เราถือว่าโหลดได้ไม่เกิน 70 - 75 เปอร์เซ็นต์ของเอาต์พุตที่ได้รับการจัดอันดับโดยเฉลี่ย ดังนั้นจึงได้รับการออกแบบมาเพื่อให้ได้ประสิทธิภาพสูงสุดที่ 70 - 75 เปอร์เซ็นต์ ดังนั้นตามสูตรประสิทธิภาพสูงสุด -

การสูญเสียทองแดงเต็มโหลด = 2* การสูญเสียธาตุเหล็ก

สูตร- เพื่อประสิทธิภาพสูงสุดในหม้อแปลง (x ^2 * การสูญเสียลูกบาศ์ก = การสูญเสียธาตุเหล็ก ) โดยที่ x กำลังโหลดของหม้อแปลง

1. ดังนั้นสำหรับการโหลดหม้อแปลงไฟฟ้ากำลังคือ 100% ดังนั้นการสูญเสีย Cu = การสูญเสียเหล็ก

2. สำหรับโหลดหม้อแปลงไฟฟ้าระบบจำหน่ายคือ 70 % ดังนั้น 0.7 ^ 2 * การสูญเสีย Cu = การสูญเสียธาตุเหล็ก ดังนั้น การสูญเสีย Cu = 2 * การสูญเสียธาตุเหล็ก
