ควรเลือกยูนิตหลักวงแหวนระดับแรงดันไฟฟ้าใดสำหรับโครงการ EPC การจัดจำหน่าย

ในโครงการรับเหมาทั่วไป EPC การกระจายต่างๆ Ring Main Unit (RMU) ทำหน้าที่เป็นส่วนประกอบหลักของไฟฟ้าแรงสูงของสถานีย่อยแบบแพ็คเกจและสถานีย่อยแบบกล่อง การเลือกระดับแรงดันไฟฟ้าจะกำหนดเสถียรภาพ การปฏิบัติตามข้อกำหนด และต้นทุนโครงการของโซลูชันการจ่ายพลังงานทั้งหมดโดยตรง และยังเป็นปัญหาทางเทคนิคที่สำคัญสำหรับวิศวกรฝ่ายจัดซื้อ EPC ในขั้นตอนการออกแบบเบื้องต้นอีกด้วย ผู้รับเหมาทั่วไปของ EPC จำนวนมากตั้งคำถามในขั้นตอนการสอบถามเบื้องต้น: ควรเลือกยูนิตหลักของวงแหวนระดับแรงดันไฟฟ้าใดสำหรับการจัดจำหน่ายโครงการ EPC

ตั้งอยู่ในเยว่ชิง เจ้อเจียงเจ้อเจียง Deyan ไฟฟ้า Co., Ltd.เชี่ยวชาญด้านการวิจัยและพัฒนาและการผลิตอุปกรณ์จำหน่ายไฟฟ้าแรงดันปานกลาง เราจัดหายูนิตหลักวงแหวนฉนวนแข็งที่หุ้มด้วยแก๊สและเป็นมิตรกับสิ่งแวดล้อมตามมาตรฐาน IEC SF6 สถานีย่อยกล่องบรรจุภัณฑ์สไตล์ยุโรป สถานีย่อยประเภทห้องโดยสารสำเร็จรูป และอุปกรณ์จ่ายไฟครบวงจร เราให้บริการลูกค้ารับเหมาทั่วไป EPC ทั่วโลกมายาวนาน และมอบโซลูชันการเลือก RMU ที่ปรับแต่งเองสำหรับโครงการกระจายสินค้าที่แตกต่างกัน

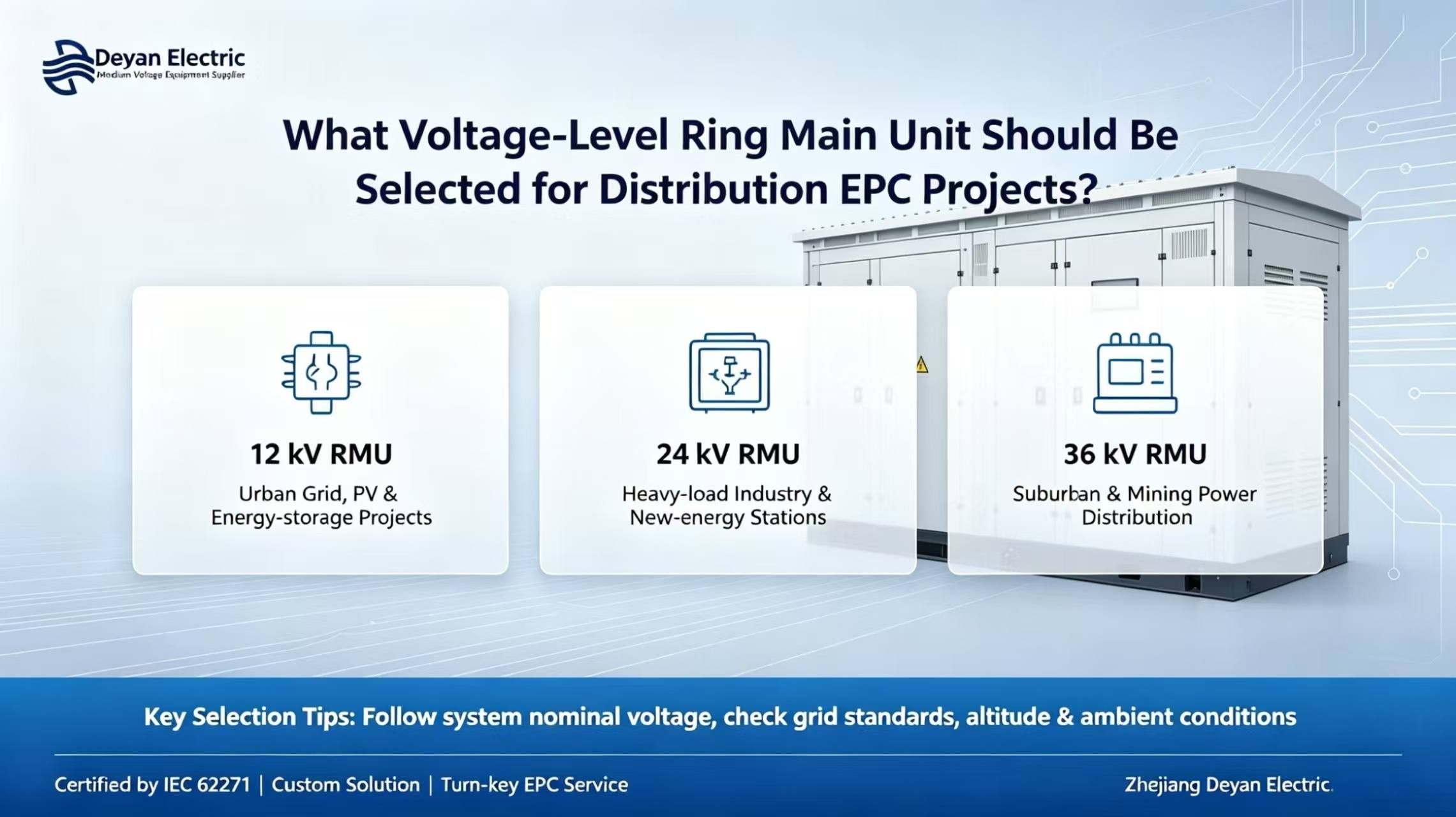

ข้อมูลอ้างอิงสำหรับการเลือกระดับแรงดันไฟฟ้าของวงแหวนหลัก-ยูนิตหลักในโครงการกระจาย EPC

12 กิโลโวลต์ (ระบบ 10 กิโลโวลต์)

ยูนิตหลักวงแหวน 12 kV เป็นโมเดลกระแสหลักที่ใช้กันอย่างแพร่หลายในโครงการ EPC ที่จำหน่ายทั่วโลก มีการนำไปใช้อย่างกว้างขวางในการปรับปรุงเครือข่ายการกระจายสินค้าในเขตเมือง การจ่ายพลังงานของสวนอุตสาหกรรม การเชื่อมต่อกริด PV และการจัดเก็บพลังงาน และสถานีย่อยบรรจุภัณฑ์ขนาดเล็กถึงขนาดกลาง โดดเด่นด้วยโมดูลาร์สูงและต้นทุนที่ควบคุมได้ RMU นี้เหมาะกับสถาปัตยกรรมแหล่งจ่ายไฟแบบวงแหวนทั่วไปส่วนใหญ่ โดยมีตัวเลือกการทนกระแสไฟลัดวงจรที่ 20 kA / 25 kA นอกจากนี้ยังเป็นข้อกำหนดที่ได้รับการสอบถามบ่อยที่สุดสำหรับโครงการ EPC

24 กิโลโวลต์

ยูนิตหลักวงแหวน 24 kV ส่วนใหญ่จะใช้สำหรับเขตอุตสาหกรรมที่มีโหลดมากขึ้นและระยะการส่งพลังงานที่ยาวขึ้น รวมถึงสถานีรวบรวมพลังงานใหม่ เมื่อเปรียบเทียบกับโซลูชัน 12 kV จะช่วยลดการสูญเสียในสายการผลิตและลดการลงทุนในส่วนตัดขวางของสายเคเบิล ทำให้เหมาะสำหรับโครงการรับเหมาทั่วไป EPC ที่มีความจุขนาดใหญ่ ต้องใช้เกรดฉนวนของอุปกรณ์ที่สูงกว่าและการออกแบบโครงสร้างตู้เสริม และต้นทุนโดยรวมก็สูงกว่ายูนิตหลักแบบวงแหวน 12 kV

36 กิโลโวลต์ (ระบบ 33 กิโลโวลต์)

ยูนิตหลักวงแหวน 36 kV ถูกปรับใช้สำหรับเครือข่ายการกระจายสินค้าชานเมืองระยะไกล พื้นที่ขุดขนาดใหญ่ และงาน EPC จ่ายไฟระยะไกล โดยทั่วไปจะใช้ร่วมกับสถานีย่อยบรรจุภัณฑ์ที่มีความจุขนาดใหญ่ และกำหนดข้อกำหนดที่สูงขึ้นในด้านฉนวน การป้องกันส่วนโค้งภายใน และการทดสอบการยอมรับจากโรงงาน (FAT)

หลักการเลือกหลัก:แรงดันไฟฟ้าที่กำหนดของยูนิตหลักของวงแหวนจะต้องถูกกำหนดตามแรงดันไฟฟ้าของระบบที่ระบุของโครงการ แทนที่จะขึ้นอยู่กับความจุของหม้อแปลงเท่านั้น ลูกค้า EPC ต้องยืนยันมาตรฐานกริดท้องถิ่น พารามิเตอร์การลัดวงจรของระบบ ระดับความสูงของโครงการ อุณหภูมิแวดล้อม และความชื้น ก่อนที่จะสรุปแรงดันไฟฟ้าที่กำหนดของยูนิตหลักของวงแหวน

ข้อควรพิจารณาเพิ่มเติมสำหรับการเลือกอุปกรณ์โครงการ EPC

นอกเหนือจากระดับแรงดันไฟฟ้าแล้ว ผู้รับเหมาทั่วไปของ EPC ยังต้องใส่ใจกับมาตรฐานผลิตภัณฑ์ การปรับตัวด้านสิ่งแวดล้อม และความสามารถในการจัดส่งแบบครบชุดเมื่อซื้อยูนิตหลักของวงแหวน:

ข้อกำหนดการรับรอง:ผลิตภัณฑ์ต้องเป็นไปตามมาตรฐานสากล IEC 62271 series รายงานการทดสอบประเภทและใบรับรอง CE ฉบับสมบูรณ์จะต้องพร้อมเพื่อรองรับการตรวจสอบแบบร่างโครงการและการทดสอบการยอมรับของโรงงาน

การปรับตัวด้านสิ่งแวดล้อม:มีการปรับแต่งสำหรับระดับการป้องกัน IP54 ภายนอกอาคาร ระบบควบคุมอุณหภูมิป้องกันการควบแน่น และการเคลือบป้องกันการกัดกร่อนสำหรับพื้นที่ชายฝั่ง เพื่อปรับให้เข้ากับสภาพการทำงานที่ซับซ้อน เช่น อุณหภูมิสูง ความชื้นสูง และระดับความสูงที่สูง

โซลูชั่นสนับสนุนครบชุด:Deyan Electric สามารถจัดหายูนิตหลักของวงแหวนแบบสแตนด์อโลน รวมถึงโซลูชันแบบครบวงจรของสถานีย่อยแบบรวมแพ็คเกจที่รวม RMU หม้อแปลง และตู้แรงดันต่ำ การจัดส่งแบบครบวงจรช่วยลดต้นทุนการสื่อสารสำหรับลูกค้า EPC ที่เกิดจากการจัดซื้อและการประสานงานหลายฝ่ายเพื่อทดสอบการใช้งาน

การอัพเกรดอัจฉริยะ:หน้าจอแสดงค่าน้ำหนักอัจฉริยะ FTU เป็นทางเลือกในการระบุตำแหน่งข้อผิดพลาดและฟังก์ชันการตรวจสอบระยะไกล เหมาะสำหรับโครงการ EPC ของเครือข่ายการกระจายอัจฉริยะและการเชื่อมต่อโครงข่ายพลังงานใหม่

บทสรุป

การเลือกระดับแรงดันไฟฟ้าเป็นขั้นตอนหลักสำหรับการกำหนดข้อกำหนดเฉพาะของริง-เมนยูนิต การเลือกที่ไม่เหมาะสมอาจก่อให้เกิดความเสี่ยงร้ายแรง เช่น การยอมรับกริดที่ล้มเหลว อุปกรณ์โอเวอร์โหลด และความล่าช้าของโครงการ ด้วยทีมเทคนิควิศวกรรมไฟฟ้ามืออาชีพ บริษัท Zhejiang Deyan Electric Co., Ltd. สามารถให้บริการเลือกแรงดันไฟฟ้าของยูนิตหลักและวงแหวน และการออกแบบโครงร่างหลักตามแบบโครงการ EPC และข้อกำหนดเฉพาะของกริดในท้องถิ่น รองรับการปรับแต่ง ODM เพื่อมอบโซลูชันการกระจายพลังงานแรงดันไฟฟ้าปานกลางที่เสถียรและเชื่อถือได้สำหรับโครงการ EPC การกระจายทั่วโลก
