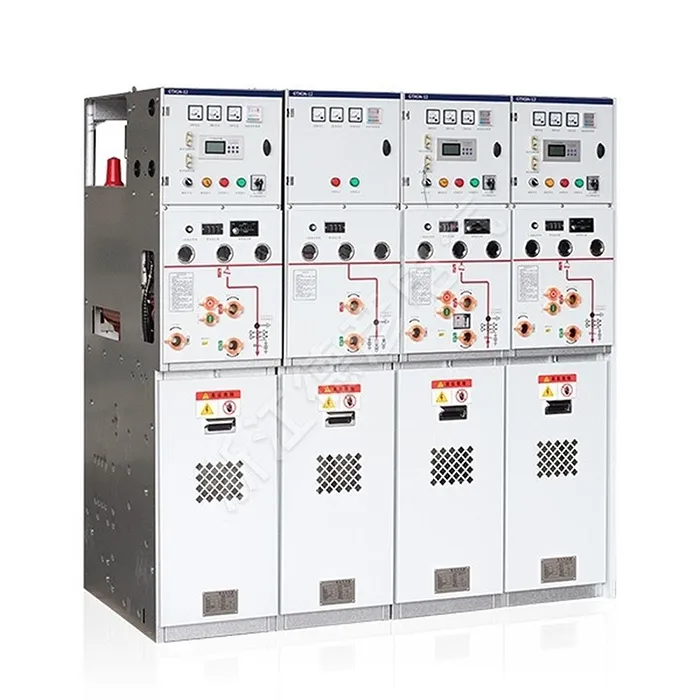

สวิตช์หลักวงแหวนหุ้มฉนวนโลหะ AC

Deyan Electric คือผู้จำหน่ายอุปกรณ์ไฟฟ้าทางอุตสาหกรรมระดับมืออาชีพที่มีการวิจัยและพัฒนา การผลิต และบริการแบบครบวงจร สวิตช์เกียร์หลักวงแหวนหุ้มฉนวนโลหะ AC เป็นยูนิตขนาดกะทัดรัดและเป็นฉนวนอากาศสำหรับการกระจายพลังงานทุติยภูมิ 10-12kV ที่เชื่อถือได้ ออกแบบมาสำหรับระบบหลักแบบวงแหวน ช่วยให้มั่นใจได้ถึงการสลับโหลดอย่างปลอดภัย การแยกข้อผิดพลาด และการจ่ายไฟอย่างต่อเนื่อง การออกแบบโมดูลาร์ที่แข็งแกร่งช่วยให้บำรุงรักษาง่ายและเหมาะอย่างยิ่งสำหรับโครงข่ายในเมือง นิคมอุตสาหกรรม และอาคารพาณิชย์ที่ต้องการประสิทธิภาพเครือข่ายที่เชื่อถือได้และคุ้มค่า

ส่งคำถาม

รายละเอียดสินค้า

สวิตช์เกียร์หลักวงแหวนหุ้มฉนวนโลหะ AC เป็นโซลูชันที่มีการหุ้มฉนวน ปิดผนึกอย่างสมบูรณ์ และไม่ต้องบำรุงรักษา หน่วยนี้รวมชิ้นส่วนที่มีไฟฟ้าทั้งหมดไว้ในบล็อกที่ขึ้นรูปด้วยอีพอกซีบล็อกเดียว จึงมั่นใจได้ว่าจะต้านทานต่อสภาพแวดล้อมที่รุนแรงได้อย่างสมบูรณ์ Ring Main Unit ที่เชื่อถือได้เหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลายตั้งแต่โครงข่ายในเมืองไปจนถึงไซต์งานที่มีความต้องการสูง เช่น อุโมงค์และสนามบิน ด้วยการออกแบบที่กะทัดรัดและปลอดภัย สวิตช์เกียร์หุ้มฉนวนแข็งนี้รับประกันความน่าเชื่อถือและความปลอดภัยในการปฏิบัติงาน

พารามิเตอร์ผลิตภัณฑ์ (ข้อกำหนด)

โครงการ	หน่วย	พารามิเตอร์
กิจวัตรประจำวัน
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	กิโลโวลต์	12
ความถี่ที่กำหนด	เฮิรตซ์	50
ความถี่ไฟฟ้าทนต่อแรงดันไฟฟ้า	กิโลโวลต์/นาที	42/48
แรงดันอิมพัลส์ฟ้าผ่า	กิโลโวลต์	75/85
ระยะเวลาส่วนโค้ง	S	≥0.5
ระดับ IP สำหรับส่วนประกอบ (ไม่รวมตู้สูบจ่าย)		IP67
ระดับการป้องกันสิ่งที่แนบมา		IP4X
ระดับการป้องกันช่อง		IP2X
แรงดันไฟฟ้าของแหล่งจ่ายไฟในการทำงาน	V	ดีซี24、48、110、220
แรงดันไฟฟ้าของแหล่งจ่ายไฟในการทำงาน	V	เอซี110、220
ระบบบัสบาร์
จัดอันดับปัจจุบัน	A	630(1250)
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ	kA/วินาที	20/4(25/4)
จัดอันดับสูงสุดทนต่อปัจจุบัน	เคเอ	50(63)
จัดอันดับสูงสุดทนต่อปัจจุบัน	เคเอ	50
โหลดหน่วยสวิตช์
จัดอันดับปัจจุบัน	A	630
จัดอันดับกระแสปิดลัดวงจร	เคเอ	50
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ	เคเอ/เอส	20/4
โหลดสวิตช์อายุการใช้งานเครื่องกล	ที่สอง
อายุการใช้งานทางไฟฟ้าของสวิตช์โหลด	ที่สอง	E3
การปลดปล่อยบางส่วน	พีซี	≤5
หน่วยเซอร์กิตเบรกเกอร์
จัดอันดับปัจจุบัน	A	630(1250)
จัดอันดับกระแสไฟลัดวงจร	เคเอ	20(25)

โครงการ	หน่วย	พารามิเตอร์
จัดอันดับกระแสปิดลัดวงจร	เคเอ	50(63)
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ	เคเอ/เอส	20/4(25/4)
อายุการใช้งานทางกลของเซอร์กิตเบรกเกอร์	ที่สอง	20000
อายุการใช้งานของเซอร์กิตเบรกเกอร์	ที่สอง	E2
ลำดับการดำเนินงานที่ได้รับการจัดอันดับ		0-0.3s-CO-180s-CO
การปลดปล่อยบางส่วน	พีซี	≤5
โหลดชุดไฟฟ้ารวมสวิตช์ - ฟิวส์
จัดอันดับปัจจุบัน (สูงสุด)	A	200
จัดอันดับกระแสไฟลัดวงจร	เคเอ	31.5
จัดอันดับปัจจุบัน (สูงสุด)	เคเอ	80
การปลดปล่อยบางส่วน	พีซี	3150
ปลดสวิตช์
จัดอันดับปัจจุบัน	A	630/1250
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ	เคเอ	20/25
จัดอันดับระยะเวลาอันสั้น	S	4
จัดอันดับสูงสุดทนต่อปัจจุบัน	เคเอ	50/63
ชีวิตเครื่องกล	ที่สอง	3000
สวิตช์สายดิน
จัดอันดับปัจจุบัน	A	630/1250
จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ	K	20/25
จัดอันดับระยะเวลาอันสั้น	S	4
จัดอันดับสูงสุดทนต่อปัจจุบัน	k	50/63
พิกัดกระแสปิดลัดวงจร (สูงสุด)	เคเอ	50
จัดอันดับรอบปัจจุบันปิดลัดวงจร	ที่สอง	2
ชีวิตเครื่องกล	ที่สอง	3000

คุณสมบัติของผลิตภัณฑ์และการใช้งาน

ไซต์แอปพลิเคชัน

ฉนวนแข็งเพื่อเพิ่มความปลอดภัยและเป็นมิตรกับสิ่งแวดล้อม

การออกแบบที่กะทัดรัดและประหยัดพื้นที่

เชื่อถือได้สูงในสภาวะที่ไม่พึงประสงค์

การทำงานที่ไม่ต้องบำรุงรักษา

การกำหนดค่าที่ยืดหยุ่นและขยายได้

◇ สถานีย่อยรองขนาดกะทัดรัด

◇ สถานประกอบการอุตสาหกรรมและเหมืองแร่ขนาดเล็ก

◇ โรงไฟฟ้าพลังงานลม

◇ โรงแรม ห้างสรรพสินค้า อาคารสำนักงาน ศูนย์กลางการค้า ฯลฯ

◇ C- หน่วยสวิตช์โหลด

◇ หน่วยเชื่อมต่อสายเคเบิล D-Direct

◇ ชุดเชื่อมต่อสายเคเบิล De-Direct พร้อมสวิตช์กราวด์

◇ F- หน่วยรวมสวิตช์ฟิวส์โหลด

◇ V- ยูนิตเบรกเกอร์วงจรสุญญากาศ

AC Metal-Insulated Ring Main Switchgear
