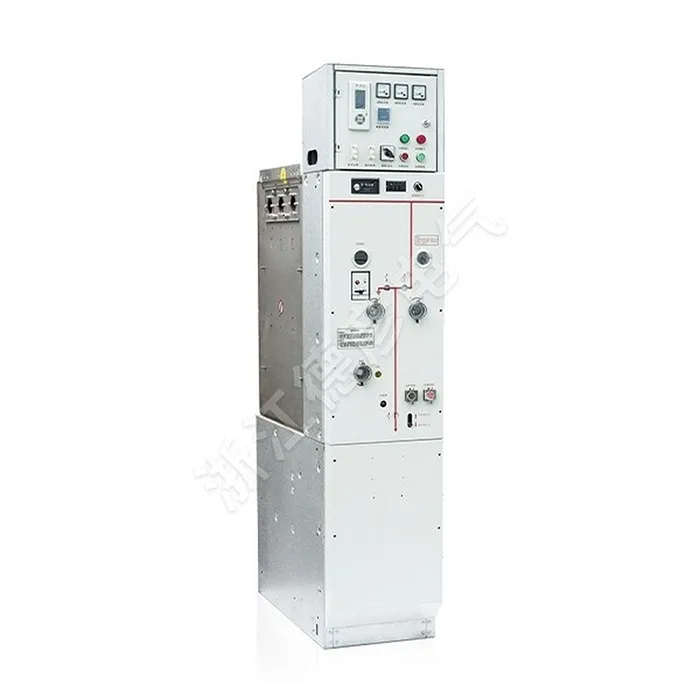

สวิตช์เกียร์แบบปิดโลหะหุ้มฉนวนแก๊สเป็นมิตรกับสิ่งแวดล้อม

โครงการ

หน่วย

เบรกเกอร์

สวิตช์โหลด

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

กิโลโวลต์

12

12

จัดอันดับปัจจุบัน

A

630

630

ความถี่ที่กำหนด

เฮิรตซ์

50

50

ระดับฉนวนที่ได้รับการจัดอันดับ

แรงดันไฟฟ้าทนความถี่กำลังไฟฟ้า 1 นาที (เฟสต่อเฟสและเฟสต่อกราวด์)

เควี

42

42

แรงดันไฟฟ้าทนความถี่กำลังไฟฟ้า 1 นาที (ตัวแบ่งแยก)

48

48

แรงดันไฟฟ้าที่ทนต่อความถี่กำลัง (วงจรควบคุมและวงจรเสริม)

2

2

แรงกระตุ้นฟ้าผ่าทนต่อแรงดันไฟฟ้า (เฟสต่อเฟสและเฟสต่อกราวด์)

75

75

แรงดันไฟฟ้าทนแรงกระตุ้นฟ้าผ่า (ตัวแยก)

85

85

จัดอันดับกระแสไฟลัดวงจร

เคเอ

20

จัดอันดับกระแสปิดลัดวงจร

เคเอ

50

จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ

เคเอ

20

จัดอันดับระยะเวลาลัดวงจร

S

4

จัดอันดับสูงสุดทนต่อปัจจุบัน

เคเอ

50

โอนปัจจุบัน

A

-

-

ลำดับการดำเนินงานที่ได้รับการจัดอันดับ

-

0-0.3s-CO-180s-CO

พิกัดแรงดันลมยาง (แรงดันเกจที่ 20°C)

MPa

0.02

แรงดันใช้งานขั้นต่ำ (แรงดันเกจที่ 20°C)

MPa

0

อุปกรณ์ระบายแรงดันจะปล่อยแรงดัน (แรงดันเกจที่ 20°C)

MPa

0.16

อัตราการรั่วไหลประจำปี

-

≤ 0.01%

ชีวิตเครื่องกล

ที่สอง

10000

10000

ความต้านทานของวงจรหลัก

μΩ

≤150

≤150
