คำแนะนำในการเลือกสวิตช์เกียร์

โดยพื้นฐานแล้วการเลือกประเภทของสวิตช์เกียร์เป็นกระบวนการตัดสินใจที่เริ่มจาก "การกำหนดข้อกำหนด" ไปจนถึง "พารามิเตอร์ที่ตรงกัน" เพื่อให้กระบวนการคัดเลือกมีความชัดเจนยิ่งขึ้น ฉันจึงได้แบ่งกระบวนการออกเป็นแปดมิติหลัก คุณสามารถใช้สิ่งนี้เหมือนรายการตรวจสอบ โดยตรวจสอบแต่ละรายการกับสถานการณ์จริงของคุณ

มิติหลักสามประการสำหรับการเลือกสวิตช์เกียร์

มิติการเลือก

ข้อควรพิจารณาที่สำคัญ

คำแนะนำการคัดเลือก

1. ระดับแรงดันไฟฟ้า

ตรวจสอบว่าใช้สำหรับระบบไฟฟ้าแรงสูง (เช่น 10kV เป็นสายขาเข้า/หม้อแปลงฝั่งหลัก) หรือระบบไฟฟ้าแรงต่ำ (เช่น 380V/220V เป็นสายขาออก/การกระจายขั้วต่อ)

นี่คือแผนกพื้นฐานที่สุด ซึ่งกำหนดระดับฉนวนของอุปกรณ์และส่วนประกอบภายในโดยตรง

2. สภาพแวดล้อมการติดตั้ง

ประเมินว่าเป็นการติดตั้งภายในหรือภายนอกอาคาร และมีข้อกำหนดพิเศษ เช่น การกันน้ำ (ระดับ IP) ความต้านทานความชื้น ความต้านทานการกัดกร่อน หรือการป้องกันการระเบิด  การใช้งานกลางแจ้งต้องมีระดับการป้องกันน้ำเข้าสูง (เช่น IP54 หรือสูงกว่า) และตัวเครื่องทำจากสแตนเลส สภาพแวดล้อมที่ชื้น/กัดกร่อนจำเป็นต้องมีอุปกรณ์ปิดสนิทหรือการเคลือบแบบพิเศษ

3. วัตถุประสงค์การทำงาน

กำหนดวัตถุประสงค์หลักอย่างชัดเจน: แสงสว่าง กำลัง (เช่น การควบคุมมอเตอร์) การกระจายกำลัง การแก้ไขตัวประกอบกำลัง (ธนาคารตัวเก็บประจุ) หรือการวัดแสง กล่องกระจายแสงสว่างมีน้ำหนักน้อยและสามารถติดตั้งบนผนังได้ กล่องจ่ายไฟมีน้ำหนักมาก มักตั้งพื้น และมักต้องใช้ชุดควบคุมมอเตอร์

4. แบบฟอร์มโครงสร้าง

เลือกระหว่างประเภทคงที่ (เช่น GGD ประหยัด) หรือประเภทดึงออก (เช่น GCK/GCS/MNS บำรุงรักษาง่าย ความน่าเชื่อถือสูง) แบบอยู่กับที่เหมาะสำหรับสถานการณ์ที่มีโหลดกระจัดกระจาย มีวงจรน้อย และมีงบประมาณจำกัด

แบบดึงออกเหมาะสำหรับสถานการณ์ที่มีโหลดรวม วงจรจำนวนมาก และข้อกำหนดด้านความน่าเชื่อถือของแหล่งจ่ายไฟสูง (เช่น ศูนย์ข้อมูล อุตสาหกรรมปิโตรเคมี)

5. พารามิเตอร์ทางไฟฟ้า

ตรวจสอบแรงดันไฟฟ้า ความถี่ และกระแสไฟฟ้าที่คำนวณของระบบ ที่สำคัญกว่านั้น ตรวจสอบให้แน่ใจว่าเป็นไปตามข้อกำหนดด้านเสถียรภาพแบบไดนามิกและความร้อนภายใต้สภาวะการลัดวงจร ความสามารถในการตัดวงจรของเบรกเกอร์ต้องมากกว่ากระแสไฟฟ้าลัดวงจรสูงสุดที่จุดติดตั้ง  การจับคู่พารามิเตอร์เป็นพื้นฐานสำหรับการทำงานที่ปลอดภัย จะต้องขึ้นอยู่กับการคำนวณที่เข้มงวด ไม่ใช่แค่ประสบการณ์หรือการประมาณค่าเท่านั้น                6. ลักษณะโครงการ

เป็นโครงการก่อสร้างใหม่ โครงการปรับปรุง หรือโครงการขยายกำลังการผลิตหรือไม่?

สำหรับการก่อสร้างใหม่ ควรให้ความสำคัญกับผลิตภัณฑ์ใหม่คุณภาพสูงและเชื่อถือได้สูง สำหรับการปรับปรุง/ขยาย โปรดอ้างอิงประเภทตู้ที่มีอยู่เพื่อให้สามารถรวมระบบได้ง่ายขึ้น

7. พื้นที่ติดตั้ง

วัดความยาว ความกว้าง และความสูงของห้องไฟฟ้า โดยเฉพาะความกว้างของทางเดินใช้งานด้านหน้าและด้านหลังตู้

ความพร้อมของพื้นที่จะจำกัดขนาดและรูปแบบของตู้โดยตรง ตัวอย่างเช่น ความกว้างของทางเดินด้านหลังต้องเป็นไปตามข้อกำหนดในการบำรุงรักษา และแถวของตู้ที่ยาวเกิน 6 ม. ต้องมีจุดทางออกสองจุด

8. การบำรุงรักษาและการจัดการ  พิจารณาระดับทักษะทางเทคนิคของบุคลากรปฏิบัติการและข้อกำหนดเพื่อความสะดวกในการบำรุงรักษา

ตู้แบบดึงออกช่วยให้สามารถสับเปลี่ยนหน่วยได้ดี ในระหว่างการบำรุงรักษาสามารถดึงยูนิตที่ชำรุดออกเพื่อกู้คืนแหล่งจ่ายไฟได้อย่างรวดเร็ว แต่ค่าใช้จ่ายจะสูงกว่า

รุ่นสวิตช์เกียร์ทั่วไปและสถานการณ์ที่ใช้งานได้

หลังจากทำความเข้าใจมิติหลักแล้ว เรามาดูมิติทั่วไปหลายประเภทกันสวิตช์เกียร์แรงดันต่ำในตลาด สิ่งนี้จะช่วยให้คุณจับคู่ความต้องการเชิงนามธรรมกับผลิตภัณฑ์เฉพาะได้

ซีรี่ส์โมเดล  ประเภทโครงสร้าง  ลักษณะหลัก

สถานการณ์ทั่วไปที่ใช้งานได้

:----------  :-------------  :------------------------------------------------------------

GGD  แก้ไขวงจรที่เรียบง่ายและประหยัดและใช้งานได้จริง แต่ต้องมีการดับไฟเพื่อการบำรุงรักษา

องค์กรอุตสาหกรรมและเหมืองแร่ สถานที่ก่อสร้างที่มีความอ่อนไหวด้านต้นทุน วงจรน้อยกว่า และความต้องการความต่อเนื่องของแหล่งจ่ายไฟต่ำ

GCK       การดึงออก

ประกอบด้วยหน่วยศูนย์ควบคุมมอเตอร์ (MCC) วงจรแยกมีความปลอดภัยและความน่าเชื่อถือที่ดี เสนอความคุ้มค่าคุ้มราคา

ระบบไฟฟ้า สถานประกอบการอุตสาหกรรมและเหมืองแร่ อาคารสูงที่ต้องการการแปลงพลังงาน การจ่ายพลังงาน และการควบคุมมอเตอร์ ปัจจุบันเป็นประเภทที่ใช้กันอย่างแพร่หลาย

GCS       การดึงออก

การออกแบบที่ได้รับการปรับปรุงโดยใช้ GCK มีโครงสร้างที่ยืดหยุ่น สามารถสับเปลี่ยนชุดลิ้นชักได้ดี เวอร์ชันก่อนหน้ามีระดับการป้องกันค่อนข้างต่ำ  ระบบจำหน่ายในโรงไฟฟ้าขนาดใหญ่ โรงงานปิโตรเคมี ฯลฯ ซึ่งต้องการระบบอัตโนมัติระดับสูงและความสามารถในการเชื่อมต่อกับคอมพิวเตอร์

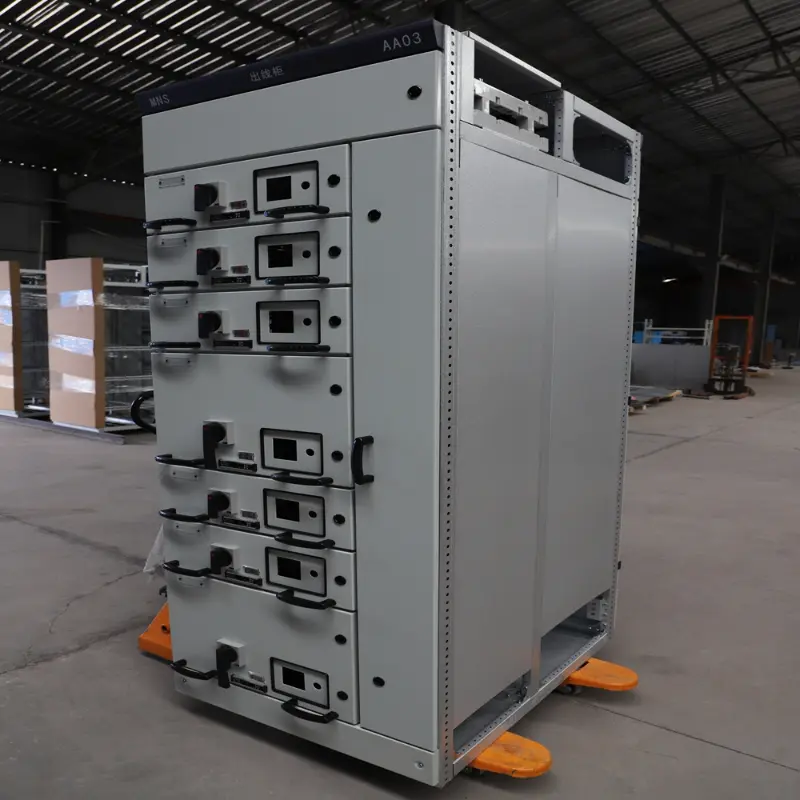

MNS       ถอนออก

การออกแบบที่กะทัดรัด โครงสร้างโมดูลาร์ ฝีมือการผลิตที่ยอดเยี่ยม ระดับการป้องกันสูง ประสิทธิภาพที่เหนือกว่า แต่ต้นทุนค่อนข้างสูงกว่า (ประมาณสองเท่าของ GCS)  สถานการณ์ที่มีความต้องการความน่าเชื่อถือ ความปลอดภัย และการใช้พื้นที่ของแหล่งจ่ายไฟสูงมาก เช่น ศูนย์ข้อมูลขนาดใหญ่ โรงแรมหรู และเวิร์กช็อปการผลิตที่มีความแม่นยำ

> กล่าวโดยสรุป จาก GGD สู่ MNS ถือเป็นความก้าวหน้าทั้งในด้านประสิทธิภาพและราคา สำหรับโครงการทั่วไปส่วนใหญ่ GCK มักเป็นตัวเลือกที่ชาญฉลาดซึ่งสร้างสมดุลระหว่างความประหยัดและความน่าเชื่อถือ
