อินเวอร์เตอร์สำหรับเครื่องวาดลวด

Deyan Electric คือผู้จำหน่ายอุปกรณ์ไฟฟ้าทางอุตสาหกรรมระดับมืออาชีพ ซึ่งนำเสนอโซลูชั่นที่เชื่อถือได้และความได้เปรียบด้านราคาที่ดี ครอบคลุมตลาดยุโรปและอเมริกา อินเวอร์เตอร์ LNC860L สำหรับเครื่องวาดลวดมีการควบคุมความตึงขั้นสูงและคุณภาพที่มั่นคง เหมาะสำหรับการซื้อจำนวนมาก เหมาะกับอุตสาหกรรมสายไฟและเคเบิล จึงมั่นใจได้ถึงการทำงานที่มั่นคง

ส่งคำถาม

รายละเอียดสินค้า

ซีรีส์ LNC860L ของตัวแปลงความถี่สำหรับเครื่องวาดลวดโดยเฉพาะไม่เพียงแต่มีคุณสมบัติประสิทธิภาพสูงทั้งหมดของตัวแปลงความถี่ 8605-vector เท่านั้น แต่ยังสามารถควบคุมความตึงของวงปิดและการควบคุมความตึงของวงเปิดได้ ซึ่งตรงตามข้อกำหนดการม้วนและการคลายม้วนต่างๆ มีแบบจำลองทางคณิตศาสตร์ในตัวสำหรับการควบคุมและรองรับความตึงของขดลวด การคำนวณเส้นผ่านศูนย์กลางม้วนอัตโนมัติ สามารถใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น ลวดและสายเคเบิล การแปรรูปฟอยล์โลหะ การม้วน การวาดลวดโลหะ และการวาดลวดพลาสติก อินเวอร์เตอร์สำหรับเครื่องวาดลวดนี้เป็นอุปกรณ์มาตรฐาน - ติดตั้งฟังก์ชันการสื่อสาร 485 และชุดเบรกเป็นอุปกรณ์มาตรฐาน - ติดตั้งสำหรับกำลัง 22kW และต่ำกว่า ช่วงกำลัง: 0.75kW-400kW-380V

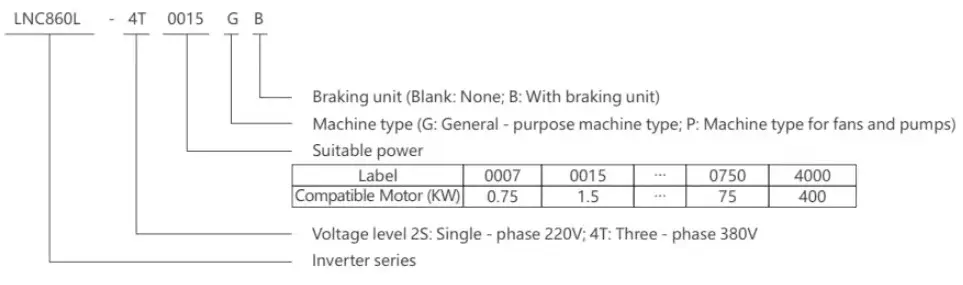

ความหมายของแบบจำลอง

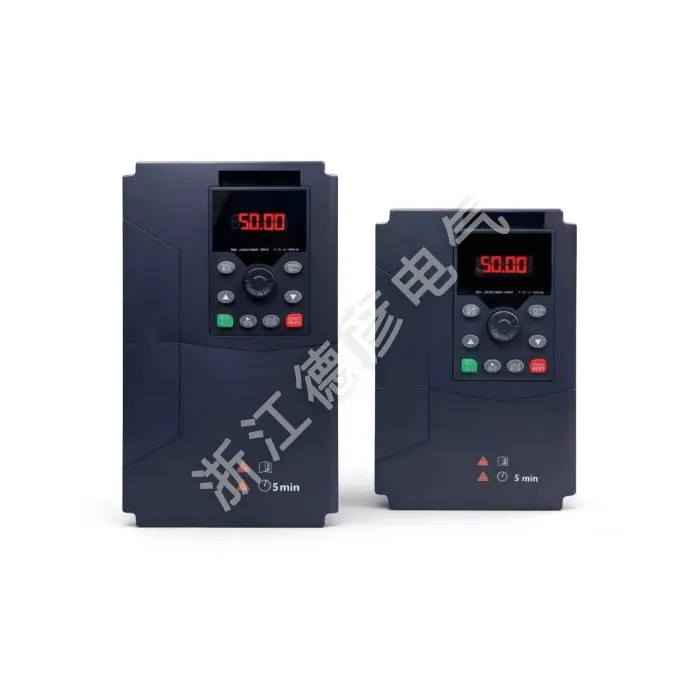

LNC860L Inverter for Wire-Drawing Machine

คุณสมบัติของผลิตภัณฑ์

▲การควบคุมเวกเตอร์ประสิทธิภาพสูง แรงบิดความถี่ต่ำขนาดใหญ่ และเอาต์พุตที่เสถียร

▲รองรับตัวเข้ารหัสต่างๆ: ส่วนเพิ่ม ABZ, ส่วนเพิ่ม U และตัวแก้ไข

▲ อินพุตแรงดันไฟฟ้ากว้าง การควบคุมแรงดันไฟฟ้าเอาต์พุตอัตโนมัติ (AR) ไม่ต้องปิดเครื่องระหว่างการสูญเสียพลังงานชั่วขณะ พร้อมความสามารถในการปรับตัวที่แข็งแกร่งยิ่งขึ้น

▲รองรับการควบคุมความตึงแบบวงปิดและการควบคุมความตึงแบบวงเปิด

▲แบบจำลองทางคณิตศาสตร์ในตัวสำหรับการควบคุมความตึงของขดลวด รองรับการคำนวณเส้นผ่านศูนย์กลางม้วนอัตโนมัติ

▲การสตาร์ทที่ราบรื่น การทำงานที่มั่นคง และความตึงเครียดคงที่

▲การตรวจจับสายไฟอัตโนมัติ, การชดเชยความเฉื่อยอัตโนมัติ

▲การรวมกันของระบบการม้วนและคลี่คลายสามารถแชร์บัส DC ช่วยประหยัดพลังงานไฟฟ้า

▲อัลกอริธึม PID ขั้นสูงในตัว พร้อมการตอบสนองที่รวดเร็ว ความสามารถในการปรับตัวที่แข็งแกร่ง และการดีบักที่ง่ายดาย

▲16 - การควบคุมความเร็วขั้น, PLC อย่างง่ายตระหนักถึงการควบคุมลอจิกแบบหลายฟังก์ชัน เช่น การกำหนดเวลา ความเร็วคงที่ และการตั้งค่าทิศทาง

▲อินเทอร์เฟซการสื่อสาร RS485 แบบฝังรองรับโปรโตคอล Modbus

▲ ฟังก์ชั่นการป้องกันที่หลากหลาย: แรงดันเกิน, กระแสเกิน, โอเวอร์โหลด, ความร้อนเกิน ฯลฯ

คำแนะนำป้ายชื่อ

แบบอย่าง:	LNC860L-4T0037GB/4T0055PB
พลัง:	3.7KW 9A/5.5KW 13A
ป้อนข้อมูล:	3PH AC380V 50เฮิร์ต/60เฮิร์ต
เอาท์พุท:	3PH ACOV-380V OHZ-400HZ
เอส.เอ็น.:	บาร์โค้ด

รายการประเภทเครื่อง

รุ่นตัวแปลงความถี่	ความจุไฟฟ้า(kVA)	กระแสไฟเข้า (A)	กระแสไฟขาออก (A)	มอเตอร์ที่ใช้งานได้ (KW)
แหล่งจ่ายไฟเฟสเดียว: 220V ± 15%, 50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
แหล่งจ่ายไฟสามเฟส: 380V ± 15%, 50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

ข้อกำหนดทางเทคนิค

รายการ		ข้อมูลจำเพาะ
ลักษณะการควบคุม	ความถี่เอาท์พุต	0-500เฮิร์ต
	ความถี่ของผู้ให้บริการ	0.8kHz~12kHz ความถี่พาหะสามารถปรับได้โดยอัตโนมัติตามลักษณะโหลด
	ความละเอียดความถี่เอาต์พุต	0.01 เฮิรตซ์
	โหมดควบคุม	การควบคุมเวกเตอร์แบบลูปเปิด (SVC) การควบคุม V/F การควบคุมเวกเตอร์แบบลูปปิด (FVC)
	ลักษณะแรงบิด	ด้วยการชดเชยแรงบิดและการชดเชยสลิป แรงบิดเริ่มต้นสามารถเข้าถึง 150% ที่ 0.5Hz
	ความแม่นยำในการควบคุมแรงบิด	±5%(FVC)
	เกณฑ์การดำเนินการป้องกันการแผงลอย	ตั้งเป็นเปอร์เซ็นต์ของกระแสไฟฟ้าที่ได้รับการจัดอันดับตั้งแต่ 20% ถึง 250%
	ช่วงการควบคุมความเร็ว	1:100(SVC) 1:1000(FVC)
	ความแม่นยำในการรักษาเสถียรภาพความเร็ว	±0.5%(SVC) ±0.02%(FVC)
	ความจุเกินพิกัด	150% ของกระแสเอาต์พุตที่กำหนดเป็นเวลาหนึ่งนาที
	เส้นโค้งวี/เอฟ	สี่โหมด: เชิงเส้น หลายจุด การแยก V/f ที่สมบูรณ์ การแยก V/f ที่ไม่สมบูรณ์
	เส้นโค้งความเร่งและความหน่วง	โหมดเร่งความเร็วและการลดความเร็วเชิงเส้นหรือเส้นโค้ง S; สี่ครั้งการเร่งความเร็วและการชะลอตัวช่วงเวลาการเร่งความเร็วและการชะลอตัว 0.1 ~ 6500.0 วินาที
	เบรกกระแสตรง	ความถี่การเบรก DC: 0.00Hz ~ ความถี่สูงสุด เวลาเบรก: 0.0s ~ 60.0s ค่าปัจจุบันของการเบรก: 0.0% ~ 100.0%
	การควบคุมการเขย่าเบา ๆ	ช่วงความถี่ Jog: 0.00Hz ~ ความถี่สูงสุด, การเร่งความเร็วและการชะลอตัวของ Jog 0.1s ~ 6500.0s
	PLC อย่างง่าย การทำงานด้วยความเร็วหลายขั้นตอน	สามารถดำเนินการด้วยความเร็วสูงสุด 16 ขั้นตอนผ่าน PLC ในตัวหรือเทอร์มินัลควบคุม
	PID ในตัว	สามารถรับรู้ถึงระบบควบคุมวงปิดที่ควบคุมกระบวนการได้อย่างง่ายดาย
	การควบคุมแรงดันไฟฟ้าอัตโนมัติ (AVR)	เมื่อแรงดันไฟฟ้าของกริดเปลี่ยนแปลง จะสามารถรักษาแรงดันเอาต์พุตให้คงที่ได้โดยอัตโนมัติ
	ฟังก์ชั่นจำกัดกระแสอย่างรวดเร็ว	ลดข้อผิดพลาดกระแสเกินให้เหลือน้อยที่สุดและป้องกันการทำงานปกติของตัวแปลงความถี่
ลักษณะการดำเนินงาน	ช่องคำสั่งปฏิบัติการ	สามช่อง: กำหนดโดยแผงควบคุมการทำงานกำหนดโดยเทอร์มินัลควบคุมกำหนดโดยพอร์ตการสื่อสารแบบอนุกรมสามารถเปลี่ยนได้หลายวิธี
	แหล่งกำเนิดความถี่	แหล่งความถี่สิบแหล่ง: กำหนดโดยปุ่มแผง, กำหนดโดยแผงควบคุมการทำงาน, กำหนดโดยแรงดันไฟฟ้าแบบอะนาล็อก, กำหนดโดยกระแสอะนาล็อก, กำหนดโดยการสื่อสาร RS485 ซึ่งสามารถเปลี่ยนได้หลายวิธี
	แหล่งกำเนิดความถี่เสริม	แหล่งความถี่เสริมสิบแหล่ง สามารถปรับความถี่เสริมและการสังเคราะห์ความถี่ได้อย่างยืดหยุ่น
	ขั้วต่ออินพุต	ขั้วต่ออินพุตดิจิตอล 6 ช่อง ซึ่งหนึ่งในนั้นสามารถใช้เป็นอินพุตพัลส์ความเร็วสูงได้ สองช่องอินพุตแบบอะนาล็อก,Al1:ช่วงอินพุต0~+10V,Al2:ช่วงอินพุต0~+10V/0-20mA
	ขั้วเอาท์พุท	เทอร์มินัลเอาต์พุตพัลส์ความเร็วสูงหนึ่งช่องส่งสัญญาณคลื่นสี่เหลี่ยมจาก OKR ~ 50kHz ซึ่งสามารถรับรู้เอาต์พุตของปริมาณทางกายภาพเช่นความถี่ที่ตั้งไว้และความถี่เอาต์พุต เทอร์มินัลเอาต์พุตดิจิตอลหนึ่งช่อง เทอร์มินัลเอาต์พุตรีเลย์หนึ่งเทอร์มินัล เทอร์มินัลเอาต์พุตอะนาล็อกสองช่อง: OV ~ 10V / 0-20mA ซึ่งสามารถระบุเอาต์พุตของความถี่เอาต์พุต / กระแส / แรงดันไฟฟ้า / คำสั่งความถี่ / ความเร็วในการหมุน / สัญญาณตัวประกอบกำลัง
	ฟังก์ชั่นการป้องกัน	การตรวจจับการลัดวงจรของมอเตอร์เมื่อเปิดเครื่อง การป้องกันการสูญเสียเฟสอินพุตและเอาท์พุต การป้องกันกระแสเกิน การป้องกันแรงดันไฟฟ้าเกิน การป้องกันแรงดันต่ำ การป้องกันความร้อนเกิน การป้องกันโอเวอร์โหลด ฯลฯ
การรีดผ้า	สถานที่รับสมัคร	ภายในอาคาร ไม่ถูกแสงแดดโดยตรง ปราศจากฝุ่น ก๊าซที่มีฤทธิ์กัดกร่อน ก๊าซไวไฟ ละอองน้ำมัน ไอน้ำ น้ำหยดหรือเกลือ ฯลฯ
	ระดับความสูง	น้อยกว่า 1,000 ม
	ความชื้นโดยรอบ	-10°C~+40°C (เมื่ออุณหภูมิแวดล้อมอยู่ระหว่าง 40°C~50°° จำเป็นต้องดำเนินการลดพิกัด)
	ความชื้น	น้อยกว่า 95% RH โดยไม่มีการควบแน่นเป็นหยดน้ำ
	การสั่นสะเทือน	น้อยกว่า 5.9 ม./วินาที²(0.6 ก.)
	อุณหภูมิในการจัดเก็บ	-20°C~+60°C

LNC860L Inverter for Wire-Drawing Machine
