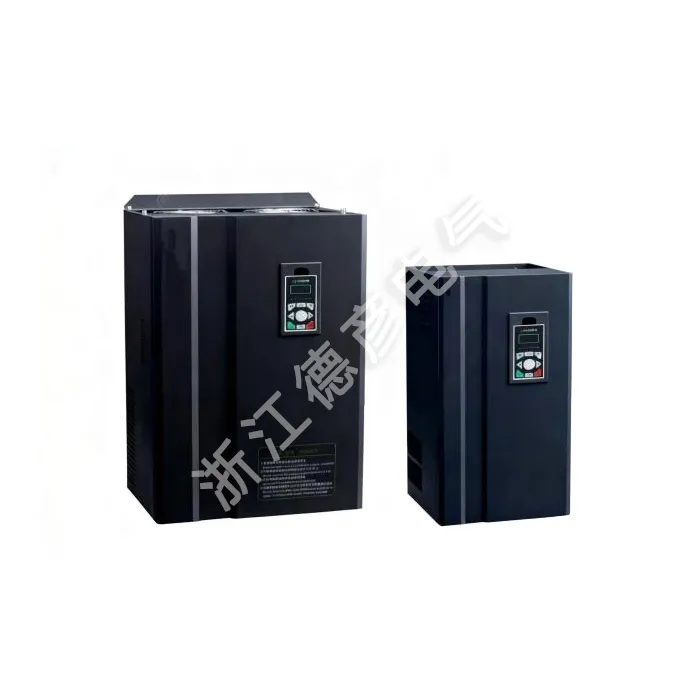

อินเวอร์เตอร์ซิงโครนัสแม่เหล็กถาวร

Deyan Electric คือซัพพลายเออร์อุปกรณ์ไฟฟ้าทางอุตสาหกรรมระดับมืออาชีพที่มีการวิจัยและพัฒนา การผลิต และบริการแบบครบวงจร โดยมีความได้เปรียบด้านราคาที่ดีและครอบคลุมตลาดในวงกว้างทั้งในตลาดยุโรปและอเมริกา อินเวอร์เตอร์ซิงโครนัสแม่เหล็กถาวร LNC860E มีการควบคุมเวกเตอร์ขั้นสูงและคุณภาพคงที่ เหมาะสำหรับการซื้อจำนวนมาก โดยรองรับสถานการณ์ระดับไฮเอนด์ เช่น ศูนย์กลาง CNC ซึ่งให้การควบคุมความเร็วมอเตอร์ที่แม่นยำและเชื่อถือได้

ส่งคำถาม

รายละเอียดสินค้า

อินเวอร์เตอร์ซิงโครนัสแม่เหล็กถาวรซีรีส์ LNC860E เป็นตัวแปลงความถี่เวกเตอร์ประสิทธิภาพสูงวัตถุประสงค์ทั่วไป ซึ่งส่วนใหญ่ใช้ในการควบคุมและปรับความเร็วและแรงบิดของมอเตอร์ซิงโครนัส AC สามเฟส ใช้ชิป DSP 32 บิตและมีอัลกอริธึมการควบคุมหลักในตัว เช่น การควบคุมเวกเตอร์แบบวงปิด การควบคุมเวกเตอร์แบบวงเปิด และการควบคุมแรงบิด ทำให้สามารถควบคุมไดรฟ์ของมอเตอร์ซิงโครนัสแบบแม่เหล็กถาวรได้อย่างมีประสิทธิภาพและแม่นยำยิ่งขึ้น ให้เอาต์พุตแรงบิดสูงที่ความเร็วต่ำ มีลักษณะไดนามิกที่ดี ความจุโอเวอร์โหลดที่แข็งแกร่งอย่างยิ่ง และรองรับการ์ด PG ต่างๆ ในขณะที่ปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์และความสามารถในการปรับตัวต่อสิ่งแวดล้อม ยังเสริมความแข็งแกร่งให้กับการออกแบบสำหรับการใช้งานของลูกค้าและความเชี่ยวชาญในอุตสาหกรรม ด้วยฟังก์ชันที่ได้รับการปรับปรุงมากขึ้น การใช้งานที่ยืดหยุ่นมากขึ้น และประสิทธิภาพที่มีเสถียรภาพมากขึ้น มันสามารถนำมาใช้กันอย่างแพร่หลายในสถานการณ์การใช้งานระดับกลางถึงระดับสูง เช่น เครื่องฉีดขึ้นรูป เครื่องอัดอากาศ ระบบเซอร์โวกำลังปานกลางถึงสูง ศูนย์เครื่องจักรกลซีเอ็นซี อุปกรณ์ยก และอุปกรณ์สิ่งทอ อินเวอร์เตอร์ซิงโครนัสแม่เหล็กถาวรนี้มาพร้อมกับฟังก์ชันการสื่อสาร 485 เป็นมาตรฐาน และกำลังไฟฟ้า 22kW และต่ำกว่ามาพร้อมกับชุดเบรกเป็นมาตรฐาน ช่วงกำลัง: 0.75kW~400kW-380V

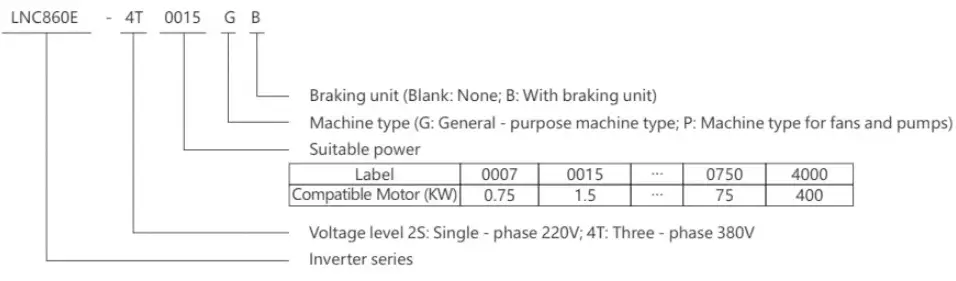

ความหมายของแบบจำลอง

LNC860E Permanent Magnet Synchronous Inverter

คุณสมบัติของผลิตภัณฑ์

▲การควบคุมเวกเตอร์แบบวงเปิดและแบบวงปิดสำหรับมอเตอร์ซิงโครนัสแม่เหล็กถาวร รองรับตัวเข้ารหัสต่างๆ: แบบเพิ่ม ABZ, แบบเพิ่มค่า UVW และตัวแก้ไข
▲อินพุตแรงดันไฟฟ้ากว้าง การควบคุมแรงดันไฟฟ้าเอาท์พุตอัตโนมัติ (AVR) การทำงานแบบไม่หยุดนิ่งในระหว่างที่ไฟฟ้าดับชั่วขณะ พร้อมความสามารถในการปรับตัวที่แข็งแกร่งยิ่งขึ้น
▲รองรับวิธีการตั้งค่าความถี่ต่างๆ: การตั้งค่าดิจิตอล การตั้งค่าปริมาณอนาล็อก การตั้งค่า PID การตั้งค่าการสื่อสาร RS485
▲การเริ่มต้นใช้งานที่ราบรื่นและการทำงานที่เสถียร พร้อมฟังก์ชันติดตามความเร็ว
▲สามารถแชร์บัส DC เพื่อประหยัดพลังงานได้
▲เสียงรบกวนต่ำและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง
▲ความสามารถในการรับน้ำหนักเกินที่แข็งแกร่ง แรงบิดพิกัด 150% สามารถทำงานได้เป็นเวลา 60 วินาที
▲อัลกอริธึม PID ขั้นสูงในตัว พร้อมการตอบสนองที่รวดเร็ว ความสามารถในการปรับตัวที่แข็งแกร่ง และการดีบักที่ง่ายดาย
▲16 - การควบคุมความเร็วแบบสเต็ป PLC อย่างง่ายเพื่อให้ได้การควบคุมลอจิกแบบมัลติฟังก์ชั่น เช่น การกำหนดเวลา ความเร็วคงที่ และการควบคุมทิศทาง
▲ฟังก์ชั่นการป้องกันหลายแบบ: แรงดันเกิน, กระแสเกิน, โอเวอร์โหลด, ความร้อนเกิน ฯลฯ
▲รองรับจอแสดงผล LCD และการทำงานเป็นภาษาจีนและอังกฤษ รองรับการสื่อสาร Profibus - DP และ MODBUS
▲โครงสร้างใช้การออกแบบท่ออากาศอิสระ พัดลมสามารถถอดประกอบได้อย่างอิสระ พร้อมประสิทธิภาพการกระจายความร้อนที่ดี

คำแนะนำป้ายชื่อ

แบบอย่าง:	LNC860E-4T0040GB/4T0055PB
พลัง:	4KW9A/5.5K
ป้อนข้อมูล:	3PH AC380V 50เฮิร์ต/60เฮิร์ต
เอาท์พุท:	3PH AC0V-380V 0เฮิร์ต-400เฮิร์ต
เอส.เอ็น.:	บาร์โค้ด

ข้อกำหนดทางเทคนิค

รายการ		ข้อมูลจำเพาะ
ลักษณะการควบคุม	ความถี่เอาท์พุต	0-500เฮิร์ต
	ความถี่ของผู้ให้บริการ	0.8kHz~12kHz ความถี่พาหะสามารถปรับได้โดยอัตโนมัติตามลักษณะโหลด
	ความละเอียดความถี่เอาต์พุต	0.01 เฮิรตซ์
	โหมดควบคุม	การควบคุมเวกเตอร์แบบวงเปิด (SVC) การควบคุม V/F การควบคุมเวกเตอร์แบบวงปิด (FVC)
	ลักษณะแรงบิด	ด้วยการชดเชยแรงบิดและการชดเชยการลื่น แรงบิดเริ่มต้นสามารถเข้าถึง 150% ที่ 0.25Hz(SVC)
	ความแม่นยำในการควบคุมแรงบิด	±5%(FVC)
	เกณฑ์การดำเนินการป้องกันการแผงลอย	ตั้งเป็นเปอร์เซ็นต์ของกระแสไฟที่ได้รับการจัดอันดับตั้งแต่ 20% ถึง 250%
	ช่วงการควบคุมความเร็ว	1:100(SVC) 1:1000(FVC)
	ความแม่นยำในการรักษาเสถียรภาพความเร็ว	±0.5%(SVC) ±0.02%(FVC)
	ความจุเกินพิกัด	150% ของกระแสเอาต์พุตที่กำหนดเป็นเวลาหนึ่งนาที
	เส้นโค้งวี/เอฟ	สี่โหมด: เชิงเส้น; การแยก V/f ที่สมบูรณ์หลายจุด; การแยก V/f ที่ไม่สมบูรณ์
	เส้นโค้งความเร่งและความหน่วง	โหมดการเร่งความเร็วและการชะลอตัวของเส้นโค้งเชิงเส้นหรือ S สี่ครั้งการเร่งความเร็วและการชะลอตัวช่วงเวลาการเร่งความเร็วและการชะลอตัว 0.1 ~ 6500.0s
	เบรกกระแสตรง	ความถี่การเบรก DC 0.00Hz ~ ความถี่สูงสุด เวลาเบรก: 0.0s ~ 36.0s ค่าปัจจุบันของการเบรก: 0.0% ~ 100.0%
	การควบคุมการเขย่าเบา ๆ	ช่วงความถี่ Jog: 0.00Hz ~ ความถี่สูงสุด, การเร่งความเร็วและการชะลอตัวของ Jog 0.1s ~ 6500.0s
	PLC อย่างง่าย การทำงานด้วยความเร็วหลายขั้นตอน	สามารถดำเนินการด้วยความเร็วสูงสุด 16 ขั้นตอนผ่าน PLC ในตัวหรือขั้วต่อควบคุม
	PID ในตัว	สามารถรับรู้ถึงระบบควบคุมวงปิดที่ควบคุมกระบวนการได้อย่างง่ายดาย
	การควบคุมแรงดันไฟฟ้าอัตโนมัติ (AVR)	เมื่อแรงดันไฟฟ้าของกริดเปลี่ยนแปลง จะสามารถรักษาแรงดันเอาต์พุตให้คงที่ได้โดยอัตโนมัติ
	ฟังก์ชั่นจำกัดกระแสอย่างรวดเร็ว	ลดข้อผิดพลาดกระแสเกินให้เหลือน้อยที่สุดและป้องกันการทำงานปกติของตัวแปลงความถี่
ลักษณะการดำเนินงาน	ช่องคำสั่งปฏิบัติการ	สามช่อง: กำหนดโดยแผงควบคุมการทำงานกำหนดโดยขั้วต่อควบคุมกำหนดโดยพอร์ตการสื่อสารแบบอนุกรมสามารถเปลี่ยนได้หลายวิธี
	แหล่งกำเนิดความถี่	แหล่งความถี่สิบแหล่ง: กำหนดโดยปุ่มแผง, กำหนดโดยแผงควบคุมการทำงาน, กำหนดโดยแรงดันไฟฟ้าแบบอะนาล็อก, กำหนดโดยกระแสอะนาล็อก, กำหนดโดยการสื่อสาร RS485 ซึ่งสามารถเปลี่ยนได้หลายวิธี
	แหล่งกำเนิดความถี่เสริม	แหล่งความถี่เสริมสิบแหล่ง สามารถปรับความถี่เสริมและการสังเคราะห์ความถี่ได้อย่างยืดหยุ่น
	ขั้วต่ออินพุต	ขั้วต่ออินพุตดิจิตอล 6 ช่อง ซึ่งหนึ่งในนั้นสามารถใช้เป็นอินพุตพัลส์ความเร็วสูงได้ สองช่องอินพุตแบบอะนาล็อก,Al1:ช่วงอินพุต0~+10V,Al2:ช่วงอินพุต0~+10V/0-20mA
	ขั้วเอาท์พุท	เทอร์มินัลเอาต์พุตพัลส์ความเร็วสูงหนึ่งช่องสามารถส่งสัญญาณคลื่นสี่เหลี่ยมจาก OKR ~ 50kHz ซึ่งสามารถรับรู้เอาต์พุตของปริมาณทางกายภาพเช่นความถี่ที่ตั้งไว้และความถี่เอาต์พุต สามารถเลือกเป็นแบบเปิดท่อระบายน้ำได้ เทอร์มินัลเอาต์พุตดิจิตอล 1 เทอร์มินัล เทอร์มินัลเอาต์พุตรีเลย์ 1 เทอร์มินัลเอาต์พุตอะนาล็อก 2 เทอร์มินัลเอาต์พุตแบบอะนาล็อก: OV ~ 10V / 0-20mA ซึ่งสามารถระบุเอาต์พุตของความถี่เอาต์พุต / กระแส / แรงดันไฟฟ้า / คำสั่งความถี่ / ความเร็วในการหมุน / สัญญาณตัวประกอบกำลัง
การทำงานของจอแสดงผลและคีย์บอร์ด	จอแสดงผลแอลอีดี	มีปุ่มฟังก์ชั่น 8 ปุ่ม, LED 7 Segment ขนาด A5 หลัก และไฟ LED แสดงสถานะ 5 สถานะ ซึ่งสามารถหมุนไปข้างหน้า หมุนย้อนกลับ รีเซ็ต หยุด เขย่าเบา ๆ รวมถึงการตั้งค่าพารามิเตอร์และการแสดงผล
การทำงานของจอแสดงผลและคีย์บอร์ด	ฟังก์ชั่นการป้องกัน	การตรวจจับการลัดวงจรของมอเตอร์เมื่อเปิดเครื่อง การป้องกันการสูญเสียเฟสอินพุตและเอาท์พุต การป้องกันกระแสเกิน การป้องกันแรงดันไฟฟ้าเกิน การป้องกันแรงดันไฟฟ้าต่ำ การป้องกันความร้อนเกิน การป้องกันโอเวอร์โหลด ฯลฯ
สิ่งแวดล้อม	สถานที่รับสมัคร	ภายในอาคาร ไม่ถูกแสงแดดโดยตรง ปราศจากฝุ่น ก๊าซที่มีฤทธิ์กัดกร่อน ก๊าซไวไฟ ละอองน้ำมัน ไอน้ำ น้ำหยดหรือเกลือ ฯลฯ
	ระดับความสูง	น้อยกว่า 1,000 ม
	ความชื้นโดยรอบ	-10°C~+40°C (เมื่ออุณหภูมิแวดล้อมอยู่ระหว่าง 40°C~50°° จำเป็นต้องดำเนินการลดพิกัด)
	ความชื้น	น้อยกว่า 95% RH โดยไม่มีการควบแน่นเป็นหยดน้ำ
	การสั่นสะเทือน	น้อยกว่า 5.9 ม./วินาที²(0.6 ก.)
	อุณหภูมิในการจัดเก็บ	-20°C~+60°C
