ตัวชี้วัดหลักห้าประการสำหรับการประเมินหม้อแปลงคืออะไร

ตัวชี้วัดหลักห้าประการสำหรับการประเมินหม้อแปลงคุณภาพตามมาตรฐานสากล (IEC 60076) และแนวปฏิบัติด้านวิศวกรรมอุตสาหกรรม โดยมุ่งเน้นที่ประสิทธิภาพการทำงานของหม้อแปลงเป็นหลัก ความน่าเชื่อถือด้านความปลอดภัย และความเสถียรในการปฏิบัติงาน ด้านล่างนี้คือคำอธิบายอย่างเป็นระบบของเมตริกหลักทั้ง 5 ประการ:

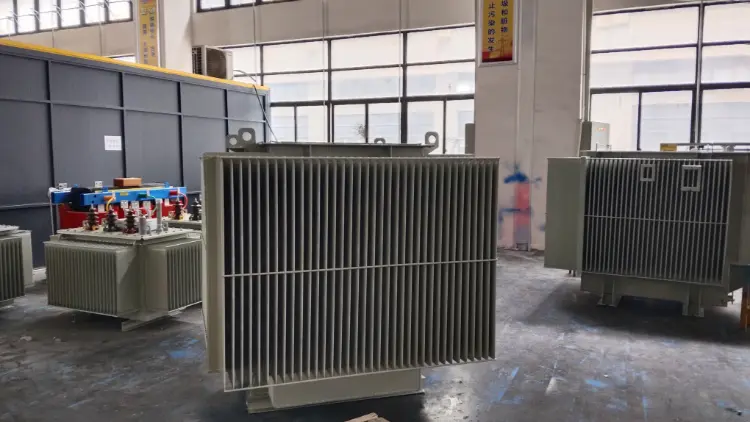

1. ความจุสูงสุด

หมายถึงกำลังไฟฟ้าที่ชัดเจนที่หม้อแปลงสามารถจ่ายได้อย่างต่อเนื่องเป็นระยะเวลานานภายใต้แรงดันไฟฟ้าที่กำหนด ความถี่ที่กำหนด และสภาวะการทำความเย็นที่ระบุ วัดเป็น kVA หรือ MVA

ฟังก์ชั่น: กำหนดความสามารถในการรับน้ำหนักของหม้อแปลงไฟฟ้าและทำหน้าที่เป็นพื้นฐานหลักในการเลือก

หลักการคัดเลือก: ขึ้นอยู่กับกำลังโหลดทั้งหมด (พิจารณาจากตัวประกอบกำลังและปัจจัยพร้อมกัน) โดยมีการสงวนอัตรากำไรขั้นต้น 15%–25% ไว้เพื่อหลีกเลี่ยงการบรรทุกเกินพิกัดและความร้อน (“ม้าตัวเล็กดึงรถเข็นขนาดใหญ่”) หรือการสูญเสียของเสียที่ไม่ได้ใช้งาน (“ม้าตัวใหญ่ดึงรถเข็นขนาดเล็ก”)

การประยุกต์ใช้งานทางวิศวกรรม: โดยทั่วไปแล้วหม้อแปลงขนาด 35kV จะมีช่วงตั้งแต่ 1 ถึง 40 MVA ในขณะที่สถานีเพิ่มกำลังไฟฟ้าโซลาร์เซลล์มักใช้หน่วยขนาด 400 ถึง 1,000 kVA

ตัวอย่างพารามิเตอร์ผลิตภัณฑ์: หม้อแปลง 35kV ของ Deyan Electric มีพิกัดความจุ 160 kVA; หม้อแปลงชนิดแห้งของ Xiangtong Electric มีพิกัดอยู่ที่ 400 kVA

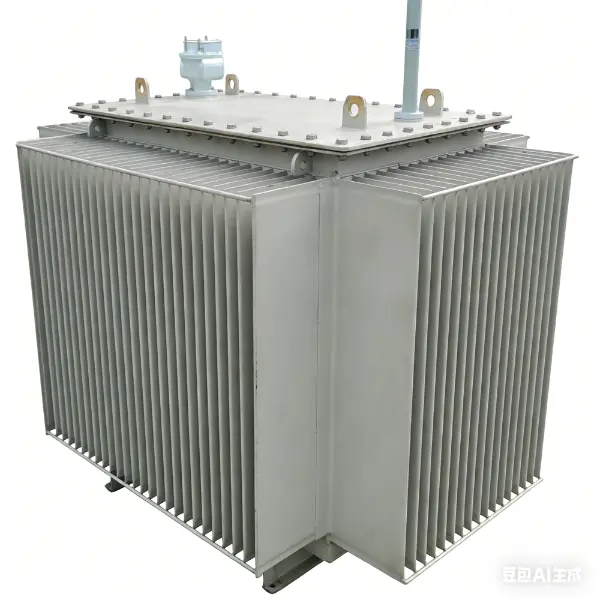

2. การสูญเสียขณะไม่มีโหลด

หรือที่เรียกว่าการสูญเสียธาตุเหล็ก ซึ่งหมายถึงการสูญเสียพลังงานที่ใช้งานอยู่เมื่อด้านทุติยภูมิของหม้อแปลงไฟฟ้าเปิดอยู่ และด้านปฐมภูมิอยู่ภายใต้แรงดันไฟฟ้าที่กำหนด โดยหลักประกอบด้วยฮิสเทรีซีสหลักและการสูญเสียกระแสไหลวน

ปัจจัยที่มีอิทธิพล: วัสดุหลัก (เช่น แผ่นเหล็กซิลิกอนที่มีลายเกรนรีดเย็น) กระบวนการเคลือบ การออกแบบความหนาแน่นของฟลักซ์แม่เหล็ก

นัยสำคัญด้านประสิทธิภาพพลังงาน: ตัวชี้วัดหลักสำหรับการประเมินประสิทธิภาพพลังงานของหม้อแปลงไฟฟ้า ผลิตภัณฑ์ประสิทธิภาพระดับพรีเมียมเป็นพิเศษมีการสูญเสียขณะไม่มีโหลด ≤ 0.6 วัตต์/กก.

ค่าทั่วไป: หม้อแปลงแช่น้ำมันขนาด 160kVA มีการสูญเสียขณะไม่มีโหลดประมาณ 280W; รุ่นประสิทธิภาพสูงสามารถลดต่ำกว่า 200W

3. การสูญเสียโหลด

มีชื่อเรียกอีกอย่างว่าการสูญเสียทองแดง ซึ่งหมายถึงการสูญเสียกำลังงานที่เกิดขึ้นจากความต้านทานของขดลวดภายใต้กระแสไฟฟ้าที่กำหนด ซึ่งเป็นสัดส่วนกับกำลังสองของกระแสโหลด

ปัจจัยที่มีอิทธิพล:

วัสดุตัวนำ (ทองแดงมีประสิทธิภาพดีกว่าอะลูมิเนียม) พื้นที่หน้าตัด และกระบวนการเชื่อมต่อ

มูลค่าการประเมิน:

ส่งผลโดยตรงต่อต้นทุนการดำเนินงาน การสูญเสียที่ลดลงทำให้ประสิทธิภาพการใช้พลังงานในระยะยาวดีขึ้น

ค่าทั่วไป:

หม้อแปลงขนาด 160kVA มีการสูญเสียโหลดประมาณ 2,820W ในขณะที่รุ่นประสิทธิภาพสูงสามารถควบคุมได้ต่ำกว่า 2,500W

ตัวอย่างพารามิเตอร์ผลิตภัณฑ์: การสูญเสียโหลดหม้อแปลงไฟฟ้า Deyan คือ 2820W

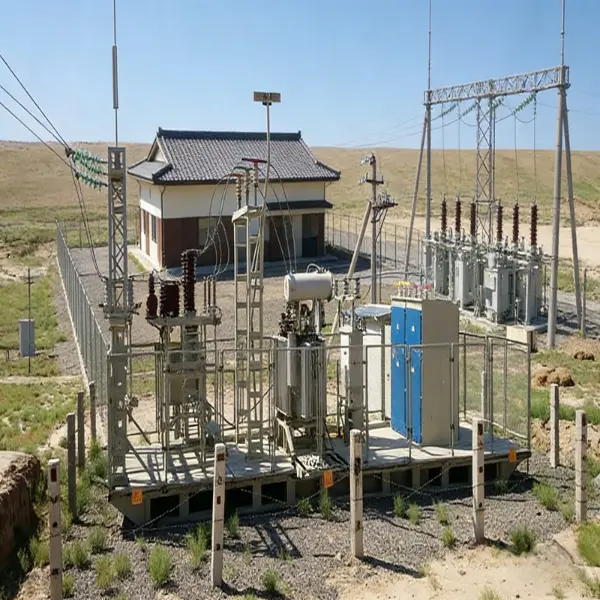

4. ความต้านทานไฟฟ้าลัดวงจร (%)

หมายถึงเปอร์เซ็นต์ของแรงดันไฟฟ้าที่กำหนดซึ่งจำเป็นต่อการใช้กระแสไฟฟ้าที่กำหนดกับด้านปฐมภูมิเมื่อด้านทุติยภูมิเกิดการลัดวงจร ซึ่งสะท้อนถึงขนาดของความต้านทานภายในของหม้อแปลงไฟฟ้า

ฟังก์ชั่น:

จำกัดกระแสไฟฟ้าลัดวงจร (ความต้านทานที่สูงขึ้นจะช่วยลดกระแสไฟฟ้าลัดวงจร);

ส่งผลต่ออัตราการควบคุมแรงดันไฟฟ้า (ความต้านทานที่สูงขึ้นจะทำให้แรงดันไฟฟ้าตกมากขึ้นในระหว่างที่โหลดมีความผันผวน)

ช่วงทั่วไป:

หม้อแปลงไฟฟ้าระบบจำหน่าย: 4%–6% (เสถียรภาพที่สมดุลและแรงดันไฟฟ้าตก);

งานหนักทางอุตสาหกรรม (เช่น เตาอาร์ค): 8%–15%;

เมื่อหลายยูนิตทำงานแบบขนาน ค่าเบี่ยงเบนอิมพีแดนซ์จะต้องอยู่ที่ ≤±0.5%

ตัวอย่างผลิตภัณฑ์:

Huarui Electric: แรงดันอิมพีแดนซ์ 4.5%

Xiangtong Electric: แรงดันอิมพีแดนซ์ 4.0%

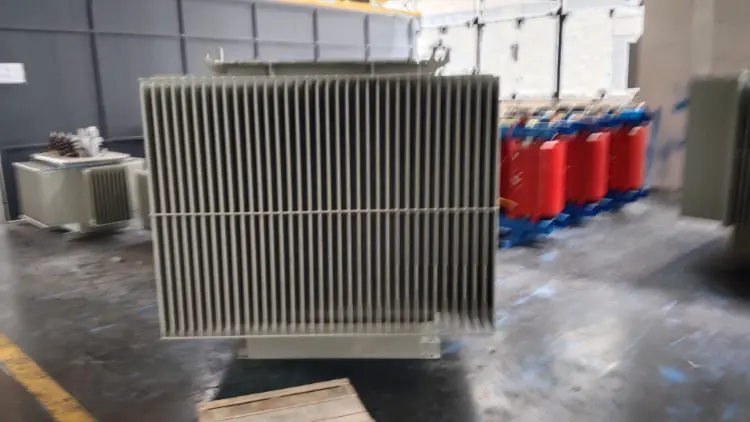

5. ประสิทธิภาพของฉนวน

ครอบคลุมความแข็งแรงของฉนวนและสถานะการเสื่อมสภาพระหว่างขดลวดและระหว่างขดลวดกับกราวด์ ก่อให้เกิดรากฐานสำหรับการทำงานที่ปลอดภัย

รายการทดสอบหลัก:

ความต้านทานของฉนวน: วัดด้วย megohmmeter สะท้อนถึงความแห้งของฉนวนและระดับความชรา

แรงดันไฟฟ้าที่ทนต่อความถี่กำลัง: ทนทานต่อแรงดันไฟฟ้าที่ระบุ (เช่น 75kV สำหรับขดลวด 35kV) เป็นเวลา 1 นาทีโดยไม่มีการพัง

การคายประจุบางส่วน (PD): ≤3pC เหมาะสมที่สุด; เกินเกณฑ์นี้บ่งชี้ถึงการเสื่อมสภาพของฉนวน

ประเภทของฉนวน: คลาส A (105°C), คลาส F (155°C), คลาส H (180°C), กำหนดขีดจำกัดอุณหภูมิที่เพิ่มขึ้น

พื้นฐานมาตรฐาน: ทั้ง GB/T 6451 และ IEC 60076 บังคับให้ระบุฉนวนที่ทนต่อแรงดันไฟฟ้าและขีดจำกัดการปล่อยประจุบางส่วน

ตัวอย่างพารามิเตอร์ผลิตภัณฑ์: หม้อแปลงที่ผลิตโดย Jinghengjin มีระดับฉนวน LI200AC85; ระดับฉนวนของ Jinyu Electric คือ H.

หมายเหตุเพิ่มเติม: เครื่องบ่งชี้เสริมที่สำคัญอื่นๆ

แม้ว่าจะไม่ได้อยู่ใน "พารามิเตอร์หลักทั้งห้า" แต่สิ่งเหล่านี้ยังคงมีความสำคัญในการปฏิบัติงานด้านวิศวกรรม:

อุณหภูมิที่เพิ่มขึ้น: อุณหภูมิน้ำมันเพิ่มขึ้น ≤60K, อุณหภูมิไขลานเพิ่มขึ้น ≤65K (IEC 60076-2);

กลุ่มการเชื่อมต่อ: Dyn11 เป็นกระแสหลักสำหรับการกระจาย ลดความผิดเพี้ยนของฮาร์มอนิกที่สาม และรับประกันการทำงานที่เสถียรภายใต้โหลดที่ไม่สมดุลสามเฟส

วิธีการทำความเย็น: การทำความเย็นตามธรรมชาติแบบแช่น้ำมัน (ONAN) และการทำความเย็นด้วยอากาศแบบแห้ง (AN) ส่งผลต่อประสิทธิภาพการกระจายความร้อนและการบังคับใช้ด้านสิ่งแวดล้อม
