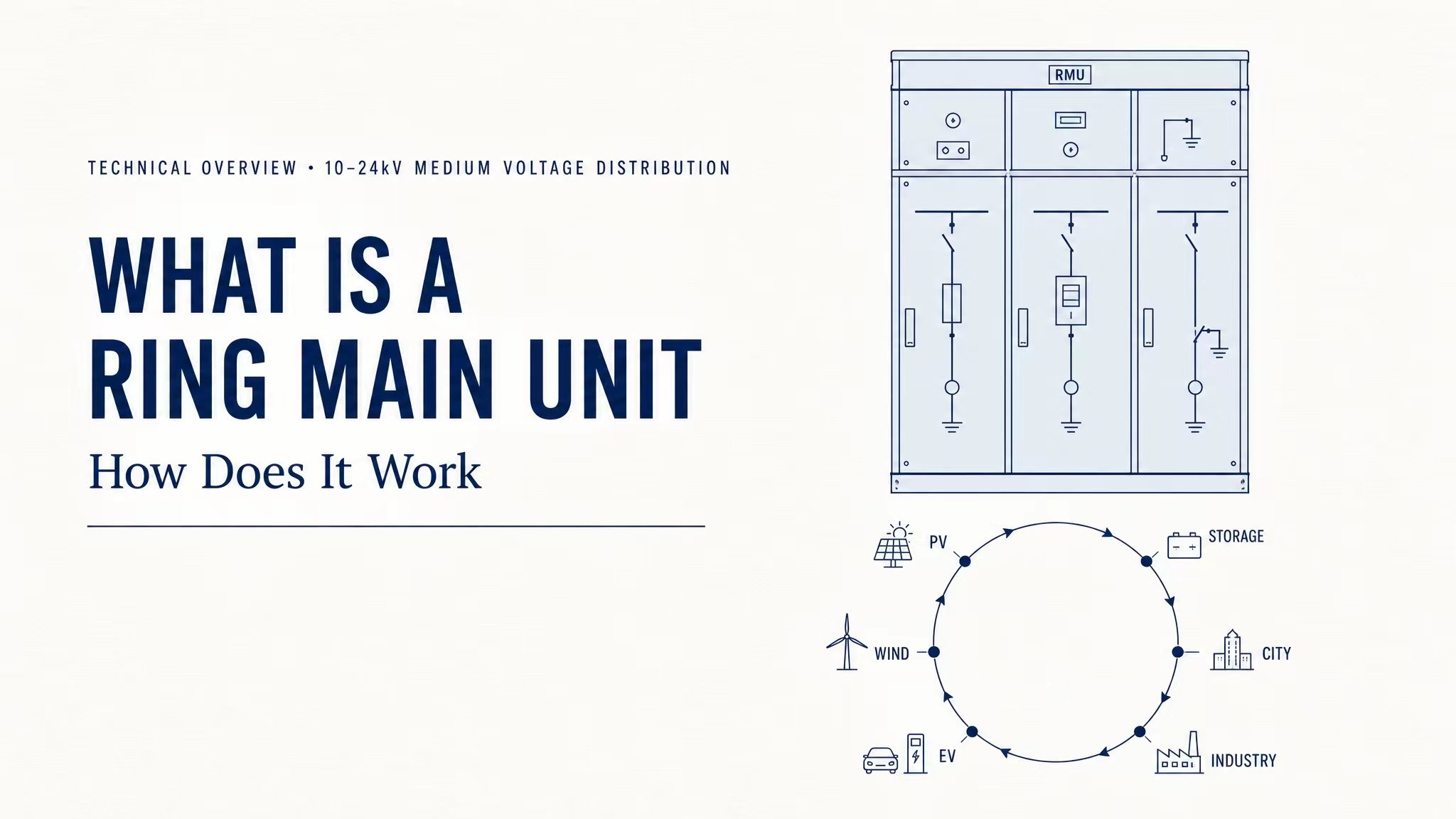

Ring‑Main‑Unit คืออะไรและทำงานอย่างไร

ในการปรับปรุงท่อส่งสายเคเบิลในเมือง สนับสนุนการกระจายพลังงานสำหรับพลังงานใหม่ และโครงการจ่ายไฟสำหรับชุมชนที่อยู่อาศัยและสวนอุตสาหกรรมริงยูนิตหลัก(RMU) ทำหน้าที่เป็นสวิตช์เกียร์หลักในเครือข่ายการกระจายวงแหวนแรงดันปานกลาง 10--24kV ด้วยโครงสร้างตู้ขนาดกะทัดรัด ชุดสวิตช์โหลดที่เชื่อถือได้ และโหมดการจ่ายไฟแบบวงแหวนที่ยืดหยุ่น RMU ได้กลายเป็นอุปกรณ์หลักสำหรับการจ่ายพลังงานกลางแจ้ง การจับคู่สถานีย่อยแบบกล่อง และการกระจายพลังงานทางท่อใต้ดิน เอกสารนี้ให้การแนะนำโดยละเอียดซึ่งครอบคลุมหลักการทำงานพื้นฐานของอุปกรณ์ ข้อดีหลัก 5 ประการ สถานที่ที่เกี่ยวข้อง การตรวจสอบและการบำรุงรักษาตามปกติ ตลอดจนแนวโน้มทางเทคนิคของ RMU หุ้มฉนวนก๊าซที่เป็นมิตรต่อสิ่งแวดล้อมใหม่ในอุตสาหกรรม ซึ่งรองรับคำค้นหาทั่วไปในภาคไฟฟ้า

I. หลักการทำงานขั้นพื้นฐาน

แหล่งจ่ายไฟแบบวงแหวนหมายถึงการสร้างวงจรแหล่งจ่ายไฟแบบวงแหวนปิดโดยการเชื่อมต่อสายไฟฟ้าแรงสูงหลายสายตั้งแต่ต้นจนจบ ติดตั้งส่วนประกอบภายใน รวมถึงสวิตช์โหลด สวิตช์สายดิน และฟิวส์ RMU ควบคุมการเชื่อมต่อและการถอดสายเคเบิลภายในลูป

เมื่อเกิดไฟฟ้าลัดวงจรหรือสายเคเบิลเสียหายบนส่วนหนึ่งของเครือข่ายวงแหวน RMU จะสามารถตัดการเชื่อมต่อส่วนที่ผิดพลาดได้อย่างรวดเร็ว วงจรเสียงยังคงส่งพลังงานได้แบบสองทิศทาง หลีกเลี่ยงปัญหาไฟฟ้าดับทั่วทั้งพื้นที่ และปรับปรุงเสถียรภาพการจ่ายไฟของเครือข่ายการจ่ายไฟในเขตเมืองได้อย่างมาก --- นี่คือหน้าที่หลักที่ทำให้วงจรนี้แตกต่างจากตู้สวิตช์ไฟฟ้าแรงสูงทั่วไป

ครั้งที่สอง คุณสมบัติหลักห้าประการของผลิตภัณฑ์

1. การออกแบบตู้ขนาดกะทัดรัดเพื่อประหยัดพื้นที่ในการติดตั้ง
ด้วยโครงสร้างแบบรวมโมดูลาร์ ปริมาตรโดยรวมจึงเล็กกว่าตู้สวิตช์ไฟฟ้าแรงสูงทั่วไปมาก สามารถติดตั้งได้โดยตรงในแถบสีเขียวสำหรับใช้บนถนน บ่อน้ำเคเบิล และห้องจ่ายไฟฟ้าใต้ดินที่คับแคบ ทำให้เหมาะสำหรับจุดจ่ายไฟฟ้ากลางแจ้งที่มีพื้นที่จำกัดในเมืองต่างๆ

2. สื่อฉนวนเสริมหลายตัวพร้อมประสิทธิภาพความปลอดภัยที่โดดเด่น
ตลาดมีหลายประเภท รวมถึงผลิตภัณฑ์ฉนวนก๊าซ SF6 อากาศแห้งเป็นมิตรกับสิ่งแวดล้อม ฉนวนแก๊ส ฉนวนแข็ง และฉนวนอากาศ โครงสร้างตู้ที่ปิดสนิทกันน้ำและกันฝุ่นด้วยเกรดการป้องกัน IP67 ต้านทานการกัดเซาะจากฝน ทราย ความชื้น และหมอกเกลือชายฝั่งสำหรับการใช้งานกลางแจ้งตลอด 24 ชั่วโมง

3. แหล่งจ่ายไฟแบบวงแหวนพร้อมการแยกข้อผิดพลาดอย่างรวดเร็ว
รองรับการสลับวงแหวนกำลังสอง เมื่อเกิดข้อผิดพลาดในสาขาเดียว ยูนิตจะล็อคและแยกข้อผิดพลาดทันทีโดยไม่รบกวนการจ่ายไฟให้กับผู้ใช้รายอื่น ทำให้เป็นสิ่งที่ขาดไม่ได้ในการอัปเกรดและปรับปรุงโครงข่ายไฟฟ้าในเขตเมืองเก่า

4. โครงสร้างที่เรียบง่ายพร้อมประสิทธิภาพที่ไม่ต้องบำรุงรักษาในระยะยาว
ส่วนประกอบภายในของ RMU ที่หุ้มฉนวนแก๊สปราศจากการเกิดออกซิเดชันจากอากาศแวดล้อม ช่วยลดภาระงานการตรวจสอบรายวัน สวิตช์โหลดทางกลมีความทนทานสูงและสามารถทนต่อการทำงานสวิตช์บ่อยครั้งได้

5. รองรับการอัพเกรดอัจฉริยะผ่านการบูรณาการระดับประถมศึกษาและมัธยมศึกษา
RMU อัจฉริยะใหม่ติดตั้งขั้วต่อเซ็นเซอร์เพื่อตรวจสอบอุณหภูมิ แรงดันแก๊ส และสัญญาณความผิดปกติของสายไฟจากระยะไกล เข้ากันได้กับระบบแบ็คเอนด์กริดอัจฉริยะ โดยเปิดใช้งานการทำงานแบบอัตโนมัติและการแจ้งเตือนข้อผิดพลาดอัตโนมัติ ซึ่งสอดคล้องกับแนวโน้มการเปลี่ยนแปลงอัจฉริยะของการจ่ายพลังงาน

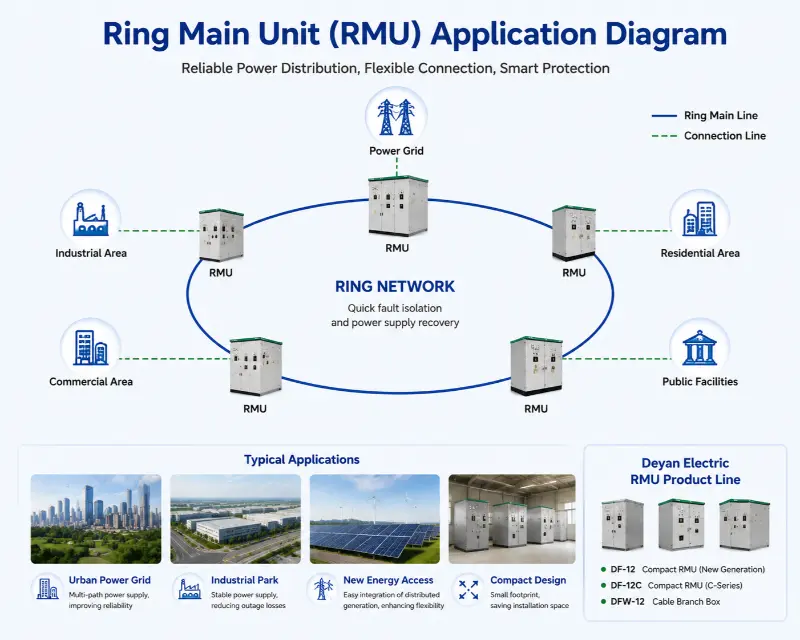

ที่สาม สถานการณ์การใช้งานหลัก

● การปรับปรุงสายเคเบิลใต้ดินในเขตเมืองเก่าและโครงข่ายวงแหวนจำหน่ายไฟฟ้าภายนอกตามถนนในเขตเทศบาล

● หน่วยจำหน่ายไฟฟ้าแรงสูงสำหรับที่พักอาศัย อาคารพาณิชย์และโรงจอดรถชั้นใต้ดิน

● ตู้สวิตช์เข้าและออกภายในสถานีย่อยแบบกล่อง

● การกระจายพลังงานที่เชื่อมต่อกับกริด 10kVสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์และโครงการจัดเก็บพลังงานแบบกระจาย

● รองรับระบบจ่ายไฟสำหรับสวนอุตสาหกรรม เขตอุตสาหกรรม เหมืองแร่และโครงสร้างพื้นฐานทางพิเศษ

● จุดจ่ายไฟวงแหวนกลางแจ้งในถนนเลียบชายฝั่ง เมือง และพื้นที่ชนบทตู้ป้องกันการกัดกร่อนปรับให้เข้ากับสภาพแวดล้อมการทำงานที่รุนแรง

IV. วิธีการบำรุงรักษารายวันมาตรฐาน

1. ตรวจสอบภายนอกตู้อย่างสม่ำเสมอสำหรับรอยบุบ การกัดกร่อน หรือแถบปิดผนึกตามอายุ/เสียหายที่ประตูตู้ ซ่อมแซมสีที่บิ่นเพื่อป้องกันสนิมและน้ำเข้า

2. ตรวจสอบความดันห้องแก๊สเป็นระยะของรุ่นหุ้มฉนวนแก๊สและแจ้งเตือนการรั่วไหลของแรงดันต่ำทันที

3. ทดสอบประสิทธิภาพการสลับที่ราบรื่นซ้ำๆของสวิตช์โหลดและสวิตช์สายดิน และกำจัดฝุ่นและเศษซากที่สะสมอยู่ภายในตู้

4. ตรวจสอบอุณหภูมิของข้อต่อสายเคเบิลเพื่อขจัดอันตรายที่ซ่อนอยู่ เช่น ขั้วสายไฟหลวมและร้อนเกินไป

5. ทำการทดสอบฉนวนที่ทนทานต่อแรงดันไฟฟ้าเป็นประจำและตรวจสอบการทำงานปกติของเทอร์มินัลการตรวจสอบอัจฉริยะและตัวบ่งชี้ความผิดปกติ

V. แนวโน้มการพัฒนาอุตสาหกรรม

ด้วยนโยบาย Dual Carbon ทำให้ RMU หุ้มฉนวนอากาศแห้งที่เป็นมิตรกับสิ่งแวดล้อมกำลังได้รับความนิยมอย่างกว้างขวาง โดยแทนที่ก๊าซเรือนกระจกซัลเฟอร์เฮกซาฟลูออไรด์แบบเดิมๆ ด้วยอากาศที่สะอาดเพื่อเป็นสื่อกลางในการเป็นฉนวนเพื่อประสิทธิภาพด้านสิ่งแวดล้อมที่เหนือกว่า ในขณะเดียวกัน การบูรณาการระดับประถมศึกษาถึงมัธยมศึกษา การย่อขนาด และความชาญฉลาดได้กลายเป็นทิศทางหลักของอุตสาหกรรม และ RMU ยังคงให้การสนับสนุนที่เชื่อถือได้สำหรับการสร้างเครือข่ายการกระจายสินค้าอัจฉริยะในเมือง
