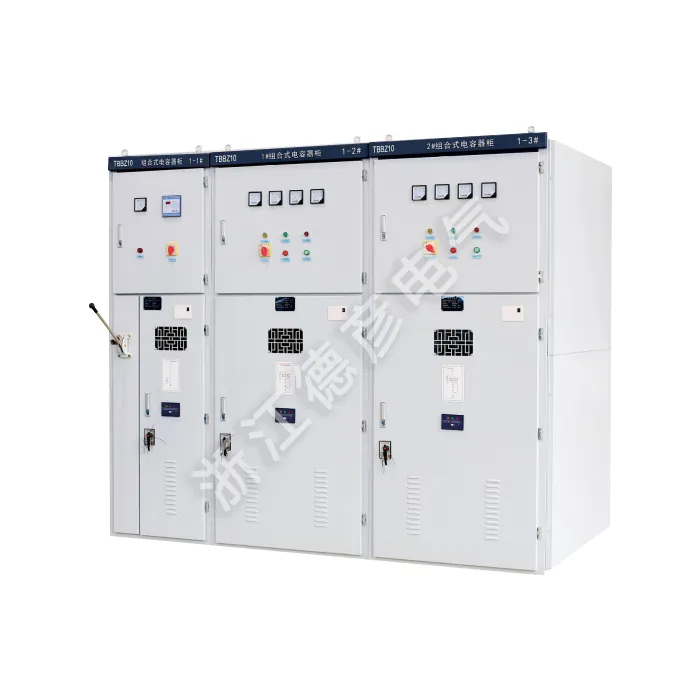

สวิตช์ไฟฟ้าแรงสูงคืออะไร?

สวิตช์เกียร์ไฟฟ้าแรงสูงเป็นอุปกรณ์ไฟฟ้าที่จำเป็นที่ใช้ในการควบคุม ป้องกัน และแยกส่วนของระบบไฟฟ้าแรงสูง คู่มือโดยละเอียดนี้จะสำรวจคำจำกัดความ ส่วนประกอบ ประเภท สถานการณ์การใช้งาน ข้อควรพิจารณาด้านความปลอดภัย มาตรฐาน และวิธีการเลือกโซลูชันที่ดีที่สุดสำหรับโครงการโรงไฟฟ้าของคุณ นอกจากนี้เรายังรวมส่วนคำถามที่พบบ่อยที่มีประสิทธิภาพซึ่งตอบคำถามทั่วไปในอุตสาหกรรมอีกด้วย

สารบัญ

1. สวิตช์ไฟฟ้าแรงสูงคืออะไร?
2. สวิตช์เกียร์ไฟฟ้าแรงสูงทำงานอย่างไร?
3. ส่วนประกอบสำคัญคืออะไร?
4. ใช้ประเภทใดบ้าง?
5. สวิตช์ไฟฟ้าแรงสูงใช้ที่ไหน?
6. เหตุใดความปลอดภัยจึงมีความสำคัญ?
7. วิธีการเลือกสวิตช์เกียร์ที่เหมาะสม?
8. คำถามที่พบบ่อย

สวิตช์ไฟฟ้าแรงสูงคืออะไร?

สวิตช์เกียร์ไฟฟ้าแรงสูงหมายถึงอุปกรณ์สวิตช์เกียร์ไฟฟ้าที่ออกแบบมาเพื่อทำงานที่แรงดันไฟฟ้าสูงกว่า 1,000 โวลต์ในระบบ AC (และสูงกว่า 1,500 V ในระบบ DC) โดยมีบทบาทสำคัญในการจัดการการกระจายพลังงานในเครือข่ายไฟฟ้าขนาดใหญ่ โดยเฉพาะอย่างยิ่งในสถานีไฟฟ้าย่อย โรงไฟฟ้า และโรงงานอุตสาหกรรมหลักๆ

อุปกรณ์นี้รวมเอารีเลย์ป้องกัน เซอร์กิตเบรกเกอร์ ตัวแยกวงจร สวิตช์ตัดการเชื่อมต่อ และอุปกรณ์อื่นๆ เข้าด้วยกันเพื่อให้แน่ใจว่าสามารถเชื่อมต่อ ยกเลิกการเชื่อมต่อ และควบคุมพลังงานไฟฟ้าได้อย่างปลอดภัยเมื่อจำเป็น

สวิตช์เกียร์ไฟฟ้าแรงสูงทำงานอย่างไร?

สวิตช์เกียร์ไฟฟ้าแรงสูงทำงานโดยการรบกวนกระแสไฟฟ้าอย่างรวดเร็วเพื่อป้องกันอุปกรณ์เสียหาย และรับประกันความปลอดภัยในระหว่างที่เกิดข้อผิดพลาด เช่น การโอเวอร์โหลดและการลัดวงจร ระบบจะตรวจสอบกระแสและแรงดันไฟฟ้าอย่างต่อเนื่อง เมื่อตรวจพบสภาวะที่ผิดปกติ อุปกรณ์ป้องกัน เช่น เซอร์กิตเบรกเกอร์จะเปิดขึ้นเพื่อตัดกระแสไฟและแยกปัญหาออกจากกัน

สวิตช์เกียร์ยังช่วยให้สามารถตัดการเชื่อมต่อตามกำหนดเวลาสำหรับการบำรุงรักษาโดยไม่ส่งผลกระทบต่อส่วนที่ไม่หยุดชะงักของโครงข่าย ปรับปรุงความน่าเชื่อถือและเวลาทำงานของระบบ

ส่วนประกอบสำคัญของสวิตช์เกียร์ไฟฟ้าแรงสูงคืออะไร?

การรวมกันของส่วนประกอบเหล่านี้ทำให้มั่นใจในการควบคุม การป้องกัน และการตรวจสอบระบบไฟฟ้าที่ครอบคลุม

สวิตช์เกียร์ไฟฟ้าแรงสูงประเภทใดที่พบบ่อย?

สวิตช์เกียร์ไฟฟ้าแรงสูงสามารถแบ่งได้หลายวิธี:

• โดยสื่อฉนวน:สวิตช์เกียร์แบบหุ้มฉนวนอากาศ (AIS) และสวิตช์เกียร์แบบหุ้มฉนวนแก๊ส (GIS)
• ตามสถานที่ติดตั้ง:หน่วยสวิตช์เกียร์ในร่มและกลางแจ้ง
• ตามวัตถุประสงค์ของการสมัคร:หน่วยส่ง การกระจาย และแหวนหลัก (RMU)

แต่ละประเภทมีข้อดีในแง่ของพื้นที่ ต้นทุน ความปลอดภัย และข้อกำหนดด้านสิ่งแวดล้อม

สวิตช์ไฟฟ้าแรงสูงใช้ที่ไหน?

สวิตช์เกียร์ไฟฟ้าแรงสูงเป็นสิ่งจำเป็นในหลายภาคส่วน รวมถึง:

• สถานีไฟฟ้าย่อยและโครงข่ายส่งกำลัง
• โรงงานผลิตไฟฟ้าและโรงงานพลังงานทดแทน
• โรงงานอุตสาหกรรมหนัก การผลิต และการทำเหมืองแร่
• โครงการโครงสร้างพื้นฐาน เช่น สนามบินและระบบราง

บทบาทในการจ่ายพลังงานที่เสถียรและลดข้อผิดพลาดทำให้เป็นสิ่งที่ขาดไม่ได้ในระบบไฟฟ้าสมัยใหม่

เหตุใดความปลอดภัยจึงมีความสำคัญกับสวิตช์เกียร์ไฟฟ้าแรงสูง?

การทำงานกับระบบไฟฟ้าแรงสูงนำมาซึ่งความเสี่ยงด้านความปลอดภัยที่ร้ายแรง ซึ่งรวมถึงอาร์คแฟลชที่สามารถเข้าถึงอุณหภูมิที่สูงหรือรุนแรงและอันตรายจากไฟฟ้าช็อต ระเบียบการด้านความปลอดภัยที่เข้มงวด อุปกรณ์ป้องกัน และผู้ปฏิบัติงานที่ได้รับการฝึกอบรมมาอย่างดีจำเป็นต้องจัดการความเสี่ยงเหล่านี้อย่างมีประสิทธิภาพ

อินเตอร์ล็อคนิรภัยที่ออกแบบมาอย่างดีและคุณสมบัติป้องกันห้าประการช่วยป้องกันการทำงาน เช่น การปิดเบรกเกอร์ภายใต้น้ำหนักบรรทุกหรือการเปิดช่องที่มีไฟฟ้าอยู่ เพื่อปกป้องทั้งบุคลากรและอุปกรณ์

วิธีการเลือกสวิตช์เกียร์ไฟฟ้าแรงสูงที่เหมาะสม?

การเลือกระบบที่ถูกต้องเกี่ยวข้องกับการประเมิน:

• ระดับแรงดันและกระแสที่ต้องการ
• สภาพแวดล้อมเช่นอุณหภูมิและความชื้น
• การปฏิบัติตามมาตรฐานสากลเช่น IEC 62271
• ความต้องการในการบำรุงรักษาและต้นทุนตลอดอายุการใช้งาน

การทำงานร่วมกับซัพพลายเออร์ที่มีประสบการณ์ทำให้มั่นใจได้ว่าจะตรงตามข้อกำหนดด้านประสิทธิภาพและความปลอดภัยมากที่สุด สำหรับโซลูชันคุณภาพสูง ให้พิจารณาตัวเลือกจากผู้ผลิตที่มีชื่อเสียง เช่นเจ้อเจียง Deyan ไฟฟ้า Co.,Ltd.ซึ่งเชี่ยวชาญด้านอุปกรณ์จ่ายไฟที่เชื่อถือได้ รวมถึงสวิตช์เกียร์ไฟฟ้าแรงสูง

คำถามที่พบบ่อย

สวิตช์เกียร์ไฟฟ้าแรงสูงคืออะไร?

สวิตช์เกียร์ไฟฟ้าแรงสูงเป็นอุปกรณ์ไฟฟ้าที่ออกแบบมาเพื่อควบคุม ป้องกัน และแยกชิ้นส่วนของระบบไฟฟ้าแรงสูง ซึ่งโดยทั่วไปจะมีแรงดันไฟฟ้าเกิน 1,000 โวลต์ เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและการจัดการข้อผิดพลาด

สวิตช์เกียร์ไฟฟ้าแรงสูงช่วยเพิ่มความปลอดภัยได้อย่างไร?

สวิตช์เกียร์จะช่วยลดอันตรายจากไฟฟ้าได้อย่างมาก ด้วยการขัดขวางกระแสไฟในระหว่างการโอเวอร์โหลด การแยกส่วนที่เกิดข้อบกพร่อง และป้องกันการทำงานที่ไม่ปลอดภัยผ่านอินเทอร์ล็อค

ส่วนประกอบหลักของสวิตช์เกียร์ไฟฟ้าแรงสูงมีอะไรบ้าง?

ส่วนประกอบหลัก ได้แก่ เซอร์กิตเบรกเกอร์ ตัวตัดการเชื่อมต่อ รีเลย์ป้องกัน บัสบาร์ และหม้อแปลงเครื่องมือ ซึ่งแต่ละองค์ประกอบมีส่วนช่วยในการตรวจสอบ ควบคุม และป้องกันเครือข่ายไฟฟ้า

เหตุใดสภาพแวดล้อมจึงมีความสำคัญเมื่อเลือกสวิตช์เกียร์

อุณหภูมิ ความชื้น และสิ่งปนเปื้อนมีอิทธิพลต่อประสิทธิภาพของฉนวนและความต้านทานการกัดกร่อน ส่งผลต่ออายุการใช้งานและความน่าเชื่อถือของสวิตช์เกียร์

มาตรฐานใดควบคุมการออกแบบสวิตช์เกียร์ไฟฟ้าแรงสูง

มาตรฐานต่างๆ เช่น ซีรีส์ IEC 62271 กำหนดข้อกำหนดสำหรับการออกแบบ การทดสอบ และการทำงานที่ปลอดภัยของสวิตช์เกียร์ไฟฟ้าแรงสูง เพื่อให้มั่นใจในคุณภาพและการปฏิบัติตามข้อกำหนด
