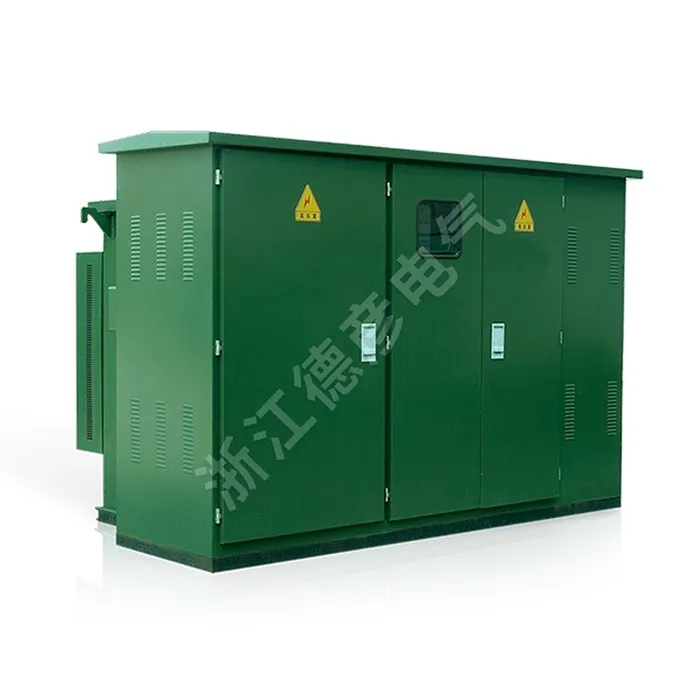

สถานีย่อยชนิดกล่องสำเร็จรูปสไตล์อเมริกัน

หมายเลขซีเรียล

ชื่อ

หน่วย

ข้อมูลจำเพาะทางเทคนิค

1

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

กิโลวัตต์

10/0.4 (แรงดันสูง/แรงดันต่ำ)

2

แรงดันไฟฟ้าปฏิบัติการสูงสุด

กิโลวัตต์

12 (ด้านไฟฟ้าแรงสูง)

3

ความถี่ที่กำหนด

เฮิรตซ์

50

4

ความจุสูงสุด

เควีเอ

50-1600

5

ความถี่กำลังไฟฟ้า 1 นาทีทนต่อแรงดันไฟฟ้า

เควี

35

6

แรงดันอิมพัลส์ฟ้าผ่า

เควี

75

7

วิธีการทำความเย็น

ระบายความร้อนด้วยตัวเองแบบแช่น้ำมัน

8

ฟิวส์สำรองไฟฟ้าแรงสูงขาดกระแส

เคเอ

50

9

การใส่ฟิวส์ขาดกระแส

เคเอ

2.5

10

อุณหภูมิแวดล้อม

℃

-35-+40

11

อนุญาตให้อุณหภูมิเพิ่มขึ้นของคอยล์

k

65

12

การควบคุมแรงดันไฟฟ้าขณะไม่มีโหลด

±5% หรือ ±2 × 2.5%

13

ระดับเสียงรบกวน

เดซิเบล

50

14

ระดับการป้องกัน

IP43

ความจุเควีเอ

แรงดันไฟฟ้า กิโลโวลต์

การกำหนดกลุ่มการเชื่อมต่อ

ไม่มีโหลดปัจจุบัน%

ไม่มีโหลดปัจจุบัน%

แรงดันอิมพีแดนซ์ %

S9

S10

ส11

แรงดันสูง

ความดันต่ำ

S9

S10

ส11

S9

S9

ส11

50

10 ± 5% หรือ ± 2 × 2.5%

0.4

Dyn11หรือ Yyn0

2.0

1.9

0.75

0.17

0.15

0.12

0.87

0.83

0.87

63

1.9

1.8

0.7

0.2

0.18

0.14

1.04

0.99

1.04

80

1.9

1.7

0.7

0.25

0.22

0.175

1.25

1.2

1.25

100

1.8

1.55

0.65

0.29

0.26

0.2

1.5

1.42

1.5

125

1.7

1.45

0.65

0.34

0.3

0.235

4.0

1.8

1.72

1.8

160

1.6

1.3

0.6

0.4

0.36

0.27

2.2

2.12

2.2

200

1.5

1.2

0.55

0.48

0.43

0.33

2.6

2.5

2.6

250

1.4

1.1

0.5

0.56

0.5

0.39

3.05

2.9

3.05

315

1.4

1.0

0.45

0.67

0.29

0.465

3.65

3.45

3.65

400

1.3

1.0

0.4

0.8

0.71

0.56

4.3

4.15

4.3

500

1.2

1.0

0.4

0.96

0.85

0.67

5.15

4.82

5.15

630

1.1

0.8

0.4

1.2

1.6

0.81

6.2

5.86

6.2

800

1.0

0.7

0.35

1.4

1.23

0.98

7.5

7.2

7.5

1000

1.0

0.6

0.3

1.7

1.5

1.15

4.5

10.3

9.8

10.3

250

0.9

0.6

0.27

1.95

1.72

1.36

12.0

12.2

12.0
