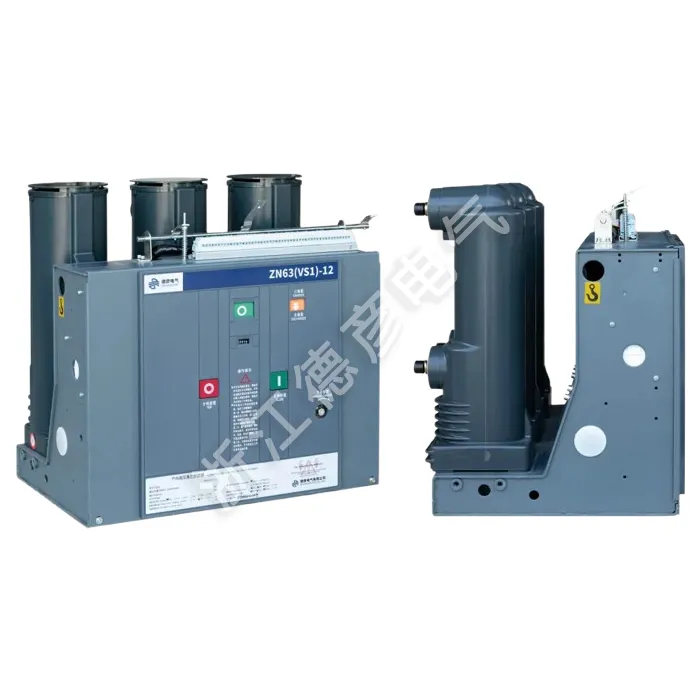

เซอร์กิตเบรกเกอร์สุญญากาศไฟฟ้าแรงสูงในร่มแบบคงที่

หมายเลขซีเรียล

ชื่อ

หน่วย

ข้อมูล

1

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

กิโลโวลต์

12

2

แรงดันไฟฟ้าปฏิบัติการสูงสุด

เควี

12

3

จัดอันดับปัจจุบัน

A

630

1250

630 1250

1600 2000

2500 3150

1250 1600

2000 2500

3150 4000

4

พิกัดกระแสไฟลัดวงจร (พิกัดกระแสความเสถียรทางความร้อน - RMS)

เคเอ

20/25

31.5

40

5

พิกัดกระแสปิดลัดวงจร (สูงสุด)

เคเอ

50/63

80

100

6

พิกัดกระแสทนสูงสุด (กระแสความเสถียรไดนามิกพิกัด - จุดสูงสุด)

เคเอ

50/63

80

100

7

ทนกระแสไฟลัดวงจรพิกัด 4S

เคเอ

20/25

31.5

20/25

8

ระดับฉนวนที่ได้รับการจัดอันดับ

ทนต่อแรงดันไฟฟ้าขณะทำงาน (ก่อนและหลังการแตกหักที่กำหนด)/1 นาที ความถี่กำลังไฟฟ้า ทนต่อแรงดันไฟฟ้า

เควี

กราวด์ 42 (เบรค 48)

ทนต่อแรงดันไฟฟ้า (ก่อนและหลังการแตกหัก) / แรงดันไฟฟ้าที่ทนต่อแรงกระตุ้นฟ้าผ่าสูงสุด

กราวด์ 75 (เบรก 85)

9

จัดอันดับเวลาความเสถียรทางความร้อน

S

4

10

ลำดับการดำเนินงานที่ได้รับการจัดอันดับ

แยก -0.3S - รวม -180S - รวม

11

ชีวิตเครื่องกล

ที่สอง

20000

12

จัดอันดับลัดวงจรทำลายจำนวนปัจจุบันของการหยุด

ที่สอง

50

13

กลไกการทำงาน พิกัดแรงดันปิด (DC)

v

กระแสสลับ、กระแสตรง 110,220

14

กลไกการทำงาน พิกัดแรงดันไฟเปิด (DC)

v

กระแสสลับ、กระแสตรง 110,220

15

ติดต่อช่องว่าง

มม

11±1

16

โอเวอร์สโตรก (ความยาวการอัดสปริงหน้าสัมผัส)

มม

3.5±0.5

17

เวลาตีกลับการปิดและเปิดแบบสามเฟส

นางสาว

≤2

18

ติดต่อเวลาตีกลับระหว่างปิด

นางสาว

≤2

19

ความเร็วสะดุดโดยเฉลี่ย

เมตร/วินาที

0.9~1.2

ความเร็วการปิดเฉลี่ย

เมตร/วินาที

0.5-~0.8

20

เวลาเปิดทำการ

ที่แรงดันไฟฟ้าใช้งานสูงสุด

S

≤0.05

21

ที่แรงดันไฟฟ้าขั้นต่ำ

≤0.08

22

เวลาปิด

S

0.1

23

ความต้านทานของวงจรหลักแต่ละเฟส

μΩ

630 ≤50

1250 ≤ 45

24

ความหนาการสึกหรอสะสมที่อนุญาตสำหรับหน้าสัมผัสที่เคลื่อนที่และอยู่กับที่

มม

3
