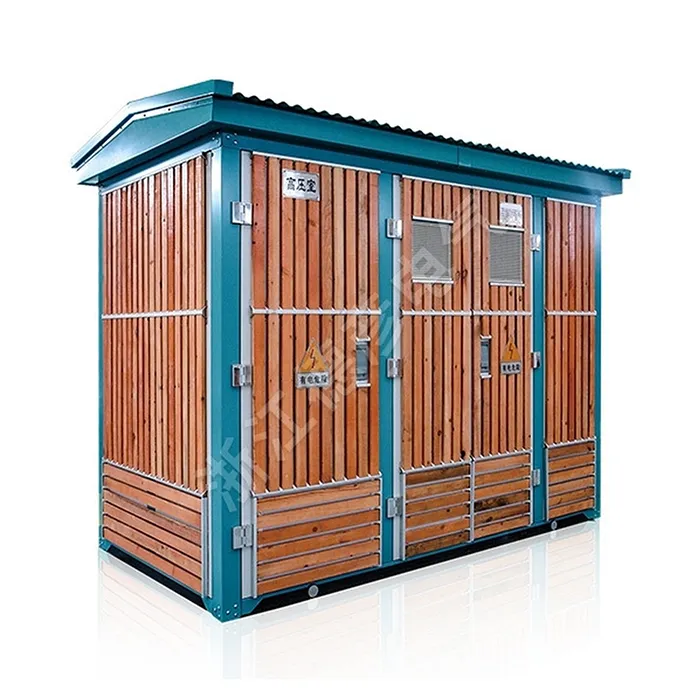

สถานีย่อยสำเร็จรูปไฟฟ้าแรงสูง/ต่ำ

หมายเลขซีเรียล

ชื่อ

หน่วย

FKN12-12 สวิตช์โหลด

FZN25-12 สวิตช์โหลดสุญญากาศ

1

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

กิโลโวลต์

10

2

แรงดันไฟฟ้าปฏิบัติการสูงสุด

กิโลโวลต์

12

3

ความถี่ที่กำหนด

เฮิรตซ์

50

4

จัดอันดับปัจจุบัน

A

630

5

พิกัดกระแสโหลดทำลาย

A

630

6

กระแสเสถียรภาพทางความร้อน (RMS)

เคเอ/เอส

20/2

20/4

7

กระแสความเสถียรแบบไดนามิก

เคเอ

50

50

8

กระแสไฟลัดวงจร (ค่าสูงสุด)

เคเอ

50

50

9

รอบการทำลายโหลดเต็ม

ที่สอง

20

10000

10

ชีวิตเครื่องกล

ที่สอง

2000

10000

11

แรงดันไฟฟ้าทนความถี่กำลังไฟฟ้า 1 นาที (เฟสต่อเฟสและเฟสต่อกราวด์)

กิโลโวลต์

42

42

12

แรงดันอิมพัลส์ฟ้าผ่า (สัมพันธ์กับกราวด์)

กิโลโวลต์

75

75

หมายเลขซีเรียล

แรงดันไฟฟ้า (kV)

กระแสไฟรั่ว (A)

กระแสไฟรั่ว (KA)

อัตราฟิวส์ (A)

รุ่นสหราชอาณาจักร

รุ่นในประเทศ

SDL*เจ

12

40

31.5

6.3 10 16 20 25 31.5 40

SDL*เจ

XRNT-12

12

100

31.5

50 63 71 80 100

SDL*เจ

12

125

31.5

125

หมายเลขซีเรียล

ประเภทอุปกรณ์การเดินทาง

จัดอันดับปัจจุบันของหน่วยการเดินทาง A

ทำลายความจุ kA (AC 380V)

DW15-630

315,400,630

40

DW15-1000

630,800,1000

50

DW15-1600

แม่เหล็กไฟฟ้าความร้อนหรืออิเล็กทรอนิกส์

1600

50

DW15-2500

1600,2000,2500

60

CW1-2000

630,800,1000,1250,1600,2000

65(80)

CW1-3200

ฉลาด

2000,2500,3200

100
